নমনীয় ডায়াফ্রাম কাপলিং
>
|
|
| উৎপত্তি স্থল | ক্যাংজু, চীন |
| পরিচিতিমুলক নাম | jude |
| সাক্ষ্যদান | CE、ISO |
| মডেল নম্বার | ডাবল ডিস্ক |

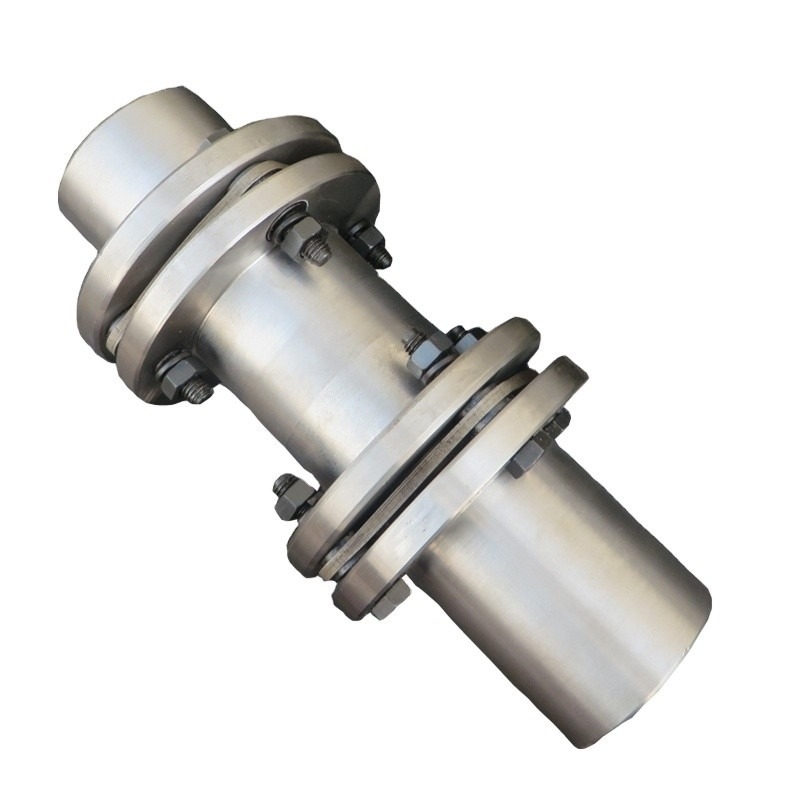

JMIJ ডাবল কী ইলাস্টিক ডায়াফ্রাম কাপলিং এর ভূমিকা
JMIJ ডাবল কী ইলাস্টিক ডায়াফ্রাম কাপলিং দুটি অক্ষের মিসলাইনমেন্ট ক্ষমতার জন্য ক্ষতিপূরণ দেয়।গিয়ার কাপলিংয়ের সাথে তুলনা করে, কৌণিক স্থানচ্যুতি দ্বিগুণ করা যেতে পারে।রেডিয়াল স্থানচ্যুতিতে ছোট প্রতিক্রিয়া বল এবং বড় নমনীয়তা রয়েছে, যা একটি নির্দিষ্ট অক্ষীয়, রেডিয়াল এবং কৌণিক স্থানচ্যুতিকে অনুমতি দেয়।JMIJ ডাবল কী ইলাস্টিক ডায়াফ্রাম কাপলিং সাধারণ ডায়াফ্রাম কাপলিং থেকে আলাদা।এগুলি কেবল মধ্যবর্তী শ্যাফ্টকে সংযুক্ত করে না, সংক্রমণ দূরত্ব প্রসারিত করে, তবে নমনীয়তার ক্ষতিপূরণের পরিমাণ বাড়ানোর জন্য দুটি ডায়াফ্রামও রয়েছে, তাই এগুলিকে ডাবল ডায়াফ্রাম কাপলিংও বলা হয়।
JMIJ ডাবল কী ইলাস্টিক ডায়াফ্রাম কাপলিং সঠিকভাবে গতি স্থানান্তর করতে পারে, ঘূর্ণন পার্থক্য ছাড়াই অপারেশন, এবং স্পষ্টতা যান্ত্রিক সংক্রমণের জন্য ব্যবহার করা যেতে পারে।ট্রান্সমিশনে ট্রান্সমিশন দক্ষতা 99.86% পর্যন্ত, বিশেষ করে মাঝারি এবং উচ্চ গতির উচ্চ শক্তি ট্রান্সমিশনের জন্য।এটি গঠনে সহজ, ওজনে হালকা, আয়তনে ছোট এবং সমাবেশ ও ভেঙে ফেলার ক্ষেত্রে সুবিধাজনক।তৈলাক্তকরণ ছাড়া, ইনস্টল করার জন্য মেশিনটি সরাতে হবে না।এটি শক এবং কম্পনের শর্তে নিরাপদে চলাচল করতে পারে।এটির সুস্পষ্ট শক শোষণ, কোন শব্দ নেই, কোন পরিধান এবং টিয়ার আছে।
| টাইপ | নামমাত্র টর্ক Tn |
শক্তির শিখরে Tmax |
সর্বোচ্চ দ্রুততা nপি |
জলোচ্ছাস ব্যাস d |
বোর দৈর্ঘ্য | ডি | t | টর্শিয়াল দৃঢ়তা গ |
ভর | ঘূর্ণমান জড়তা | |||
| Y টাইপ | জে, জে1,Z,Z1প্রকার | এল (প্রস্তাবিত) | |||||||||||
| এল | এল | এল1 | |||||||||||
| N·m | N·m | r·min-1 | মিমি | N·m/rad | কেজি | kg·m2 | |||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | জে127 জেড120 |
35 | 90 | ৮.৮ | 1×104 | 1 | 0.0007 |
| 16,18,19 | 42 | 30 | |||||||||||
| 20,22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18,19 | 42 | 30 | 45 | 100 | 9.5 | 1.4×104 | 2.3 | 0.001 | |
| 20,22,24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20,22,24 | 52 | - | 38 | 50 | 120 | 11 | 1.87×104 | 2.3 | 0.0024 |
| 25,28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | 38 | 55 | 130 | 12.5 | 3.12×104 | 3.3 | 0.0024 | |
| 25,28 | 62 | 44 | |||||||||||
| 30,32,35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | 44 | 60 | 150 | 14 | 4.32×104 | 5.3 | 0.0083 | |
| 30,32,35,38 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32,35,38 | 82 | 82 | 60 | 65 | 170 | 15.5 | 6.88×104 | ৮.৭ | 0.0159 |
| 40,42,45,48, 50 |
112 | 112 | 84 | ||||||||||
| JMI7 | 630 | 1800 | 3000 | 40,42,45,48, 50,55,56 |
112 | 112 | 84 | 70 | 210 | 19 | 10.35×104 | 14.3 | ০.০৪৩২ |
| 60 | 142 | - | 107 | ||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45,48,50,55, 56 |
112 | 112 | 84 | 80 | 240 | 22.5 | 16.11×104 | 22 | 0.0879 |
| 60,63,65,70 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55,56 | 112 | 84 | 85 | 260 | 24 | 26.17×104 | 29 | 0.1415 | |
| 60,63,70,71, 75 |
142 | 107 | |||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63,65,70,71,75 | 142 | 142 | 107 | 90 | 280 | 17 | 7.88×104 | 52 | 0.2974 |
| 80,85,90,95 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 19.5 | 10.49×104 | ৬৯ | 0.4782 |
| 80,85,90,95 | 172 | 172 | 132 | ||||||||||
| 100,110 | 212 | - | 167 | ||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90,95 | 172 | 132 | 120 | 340 | 23 | 14.07×104 | 94 | 0.8067 | |
| 100,110,120,125 | 212 | 167 | |||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100,110,120,125 | 212 | 167 | 135 | 380 | 28 | 19.2×104 | 128 | 1.7053 | |
| 130,140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120,125 | 212 | - | 167 | 150 | 420 | 31 | 30.0×104 | 184 | 2.6832 |
| 130,140,150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140,150 | 252 | 202 | 180 | 480 | 37.5 | 47.46×104 | 262 | 4.8015 | |
| 160,170,180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160,170,180 | 302 | 242 | 200 | 560 | 41 | 48.09×104 | 384 | 9.4118 | |
| 190,200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190,200,220 | 352 | 282 | 220 | 630 | 47 | 10.13×104 | 561 | 18.3753 | |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | 282 | 250 | 710 | 54.5 | 16.14×104 | 723 | 28.2033 | |
| 240,250,260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 710 | 250,260 | 410 | 330 | 280 | 800 | 48 | 79.8×104 | 1267 | 66.5813 | |
|
নানপি কাউন্টি জুড ট্রান্সমিশন ইকুইপমেন্ট ম্যানুফ্যাকচারিং কো।, লিমিটেড।গবেষণা এবং উত্পাদন যুগল বিশেষ যে একটি উদ্যোগ.এছাড়াও আমরা নতুন পণ্য এবং বাল্ক-উৎপাদন বিকাশ করতে পারি।সমৃদ্ধ অভিজ্ঞতা, পেশাদার R&D টিম এবং কাপলিংয়ের বিভিন্ন সরঞ্জাম সহ, এটি আপনার বিভিন্ন প্রয়োজনীয়তা সন্তুষ্ট করার জন্য উচ্চতর শর্ত রয়েছে।
কোম্পানির প্রধান পণ্যগুলি হল: সমস্ত শব্দ জুড়ে যন্ত্রপাতি শিল্পের জন্য সমস্ত ধরণের কাপলিং, যেমন রেডিয়াল ইলাস্টিক কাপলিং, টায়ার্ড কাপলিং, ইউনিভার্সাল কাপলিং, ড্রাম গিয়ার কাপলিং, প্লাম ফ্লাওয়ার ফর্ম ইলাস্টিক কাপলিং, রিজিড কাপলিং ওল্ডহাম কাপলিং, রোলার চেইন কাপলিং, ডায়াফ্রাম কাপলিং , কাপলিং কলাম ইলাস্টিক স্লিভ পিন কাপলিং, ইলাস্টিক ডোয়েল পিন, ইলাস্টিক ডোয়েল পিন কাপলিং, পাম্প শ্যাফ্ট কাপলিং, ইত্যাদি।
আমাদের কোম্পানির ধারণা মানের উপর লাইভ এবং সম্মানের উপর বিকাশ.কাপলিং উচ্চ মানের সুবিধা আছে, কম দাম, সম্পূর্ণ পণ্য মডেল. আমাদের কোম্পানি আপনার সেরা পছন্দ হবে, এবং আমরা আপনার সাথে সহযোগিতা করার জন্য উন্মুখ.
প্রশ্ন 1: আপনি কি ট্রেডিং কোম্পানি বা প্রস্তুতকারক?
উত্তর: আমরা কারখানা।
প্রশ্ন 2: আপনি কি নমুনা প্রদান করেন?এটা বিনামূল্যে বা অতিরিক্ত?
উত্তর: হ্যাঁ, আমরা নমুনা দিতে পারি কিন্তু বিনামূল্যে নয়৷ আসলে আমাদের কাছে একটি খুব ভাল মূল্যের নীতি রয়েছে, আপনি যখন বাল্ক অর্ডার করবেন তখন নমুনার খরচ আপনাকে ফেরত দেওয়া হবে৷
প্রশ্ন 3: আপনার প্রসবের সময় কতক্ষণ?
উত্তর: পণ্য স্টক থাকলে সাধারণত 10-15 দিন হয়।অথবা পণ্য স্টক না থাকলে এটি 7-25 দিন, এটি পরিমাণ অনুযায়ী।
প্রশ্ন 4: আপনার ওয়ারেন্টি কতক্ষণ?
উত্তর: আমাদের ওয়ারেন্টি 12 মাস।
প্রশ্ন 5: আপনার কি কাপলিংয়ের জন্য পরিদর্শন পদ্ধতি আছে?
উত্তর: প্যাকিংয়ের আগে 100% স্ব-পরিদর্শন
প্রশ্ন ৬.আপনার পেমেন্ট কি?
A:1) 100% T/T।2) 30% অগ্রিম, অন্য চালানের আগে।3) এল/সি প্রশ্ন 7: অর্ডারের আগে আমি কি আপনার কারখানায় যেতে পারি?উত্তর: অবশ্যই, আমাদের কারখানা পরিদর্শন করতে স্বাগতম।
