ব্ল্যাক ডিস্ক স্টিল ব্ল্যাক ডিস্ক স্টিল থার্মাল ম্যানেজমেন্ট আরএফ ইন্টারফারেন্স শিল্ডিং
উৎপত্তি স্থান:চীন
ব্র্যান্ড নাম:Purple Horn
সার্টিফিকেশন:CE、ISO
মডেল নম্বর:জেএমআই
ন্যূনতম অর্ডার পরিমাণ:1
সরবরাহ ক্ষমতা:প্রতি মাসে 2000 সেট/সেট
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
ইস্পাত নমনীয় ডায়াফ্রাম কাপলিং
,ডিস্ক নমনীয় ডায়াফ্রাম কাপলিং
Applicable Industries:
ম্যানুফ্যাকচারিং প্ল্যান্ট, মেশিনারি মেরামতের দোকান
Structure:
ডিআইএসসি
Flexible Or Rigid:
নমনীয়
Material:
ইস্পাত
Product Name:
ডায়াফ্রাম কাপলিং টেক্সটাইল যন্ত্রপাতিতে ব্যবহৃত হয়
Color:
কালো
MOQ:
1 সেট
Body Material:
45# ইস্পাত
Packing:
শক্ত কাগজ
Port:
তিয়ানজিন
Feature:
বিরোধী তেল জারা, দীর্ঘ অপারেটিং জীবন
পণ্যের বর্ণনা

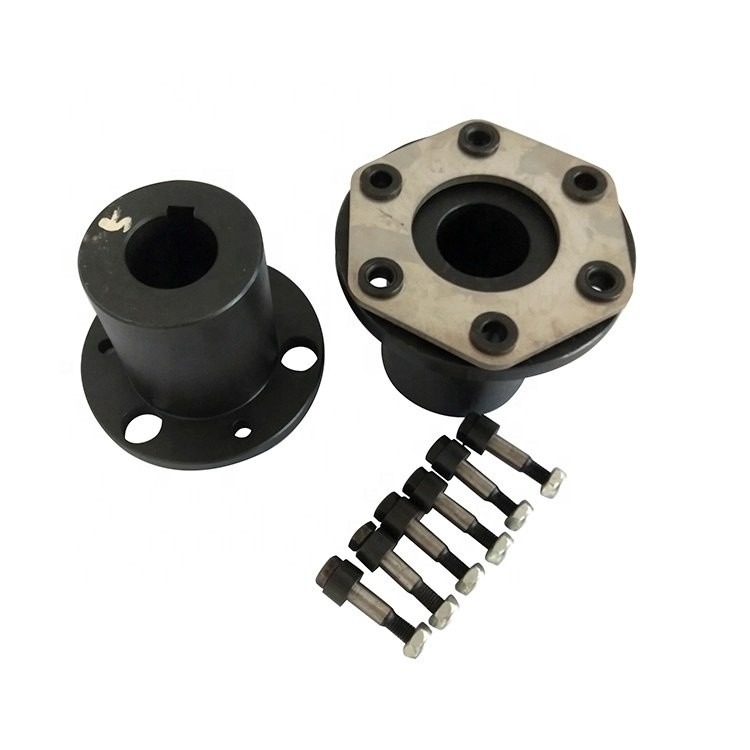

ডায়াফ্রাম কাপলিং টেক্সটাইল যন্ত্রপাতিতে ব্যবহৃত হয়
পণ্যের বর্ণনা
ডিস্ক কাপলিং এর বৈশিষ্ট্য:
- গিয়ার কাপলিং এর তুলনায় অক্ষীয় ক্ষতিপূরণ ক্ষমতা শক্তিশালী।কৌণিক স্থানচ্যুতি দ্বিগুণ হতে পারে। নমনীয়, অক্ষীয়, রেডিয়াল এবং কৌণিক স্থানচ্যুতির অনুমতি দিন।
- এটির সুস্পষ্ট স্যাঁতসেঁতে প্রভাব, কোন শব্দ নেই, পরিধান নেই।
- উচ্চ তাপমাত্রার সাথে খাপ খাইয়ে নিন (-80+300)। কঠোর পরিবেশে কাজ করতে পারে। প্রভাব, কম্পন পরিবেশে নিরাপদ অপারেশন।
- উচ্চ ট্রান্সমিশন দক্ষতা, 99.86% পর্যন্ত। মাঝারি এবং উচ্চ গতির পাওয়ার ট্রান্সমিশনের জন্য বিশেষভাবে উপযুক্ত।
- সহজ গঠন, হালকা ওজন, ছোট আকার, একত্রিত করা এবং বিচ্ছিন্ন করা সহজ। কোন তৈলাক্তকরণের প্রয়োজন নেই।
- সঠিকভাবে গতি স্থানান্তর করুন, স্লিপ ছাড়া চলমান, নির্ভুল যন্ত্রপাতি সংক্রমণের জন্য ব্যবহার করা যেতে পারে।
|
পাওয়ার ট্রান্সমিশন |
0.1 - 70 মেগাওয়াট |
|
গতি |
80 000 rpm পর্যন্ত |
|
টর্ক |
1500 000 Nm পর্যন্ত |
|
ডিজাইন মডেল |
একক ডায়াফ্রাম ডবল ডায়াফ্রাম |
|
সংযোগ টাইপ |
হাবের ভিতরে হাবের বাইরে ফ্ল্যাঞ্জ |
|
ডায়াফ্রাম-হাতা সংযোগ |
বোল্টেড |
| আকার | টর্ক | সর্বোচ্চ ঘূর্ণন সঁচারক বল | দ্রুততা | বিরক্ত | দৈর্ঘ্য | ডি | টুইস্ট | t | জড়তা | মি | |||
| Tn | Tmax | [n] | d | গ | আমি | / কেজি ≈ | |||||||
| /N·m | /N·m | /r·min | (H7) | Y টাইপ | জে, জে১, | এল প্রস্তাবিত | /N·m·rad-1 | kg·m2 ≈ | |||||
| Z টাইপ করুন | |||||||||||||
| এল | এল | L1 | |||||||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J1 27 Z1 20 | 35 | 90 | 1 × 104 | ৮.৮ | 0.0007 | 1 |
| 16, 18, 19 | 42 | 30 | |||||||||||
| 20, 22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18, 19 | 42 | - | 30 | 45 | 100 | 1.4 × 104 | 9.5 | 0.001 | 1.3 |
| 20, 22, 24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20, 22, 24 | 52 | - | 38 | 50 | 120 | 1.87 × 104 | 11 | 0.0024 | 2.3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | - | 38 | 55 | 130 | 3.12 × 104 | 12.5 | 0.0037 | 3.3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30, 32, 35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | - | 44 | 60 | 150 | 4.32 × 104 | 14 | 0.0083 | 5.3 |
| 30-32-35 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32, 35, 38 | 82 | 82 | 60 | 65 | 170 | 6.88 × 104 | 15.5 | 0.0159 | ৮.৭ |
| 40, 42, 45 | 112 | - | 84 | ||||||||||
| , 48, 50 | |||||||||||||
| JMI7 | 630 | 1800 | 3000 | 40, 42 | 112 | 112 | 84 | 70 | 210 | 10.35 × 104 | 19 | ০.০৪৩২ | 14.3 |
| ৪৫, ৪৫, ৫০ | - | ||||||||||||
| , 55, 56 | |||||||||||||
| 60 | 142 | 107 | |||||||||||
| JMI8 | 1000 | 2500 | 2800 | ৪৫, ৪৮ | 112 | 112 | 84 | 80 | 240 | 16.11 × 104 | 22.5 | 0.0879 | 22 |
| 50, 55, 56 | - | ||||||||||||
| 60-63-65 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55, 56 | 112 | 112 | 84 | 85 | 260 | 26.17 × 104 | 24 | 0.1415 | 29 |
| 60, 63, 65 | 142 | - | 107 | ||||||||||
| , 70, 71, 75 | |||||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63, 65, 70 | 142 | 142 | 107 | 90 | 280 | 7.88 × 104 | 17 | 0.2974 | 52 |
| , 71, 75 | |||||||||||||
| 80-85-90 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 10.49 × 104 | 19.5 | 0.4782 | ৬৯ |
| 80-85-90 | 172 | - | 132 | ||||||||||
| 100, 110 | 212 | 167 | |||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90, 95 | 172 | - | 132 | 120 | 340 | 14.07 × 104 | 23 | 0.8067 | 94 |
| 100, 110 | 212 | 167 | |||||||||||
| , 120, 125 | |||||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100, 110 | 212 | - | 167 | 135 | 380 | 19.23 × 104 | 28 | 1.7053 | 128 |
| , 120, 125 | |||||||||||||
| 130, 140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120, 125 | 212 | - | 167 | 150 | 420 | 30.01 × 104 | 31 | 2.6832 | 184 |
| 130, 140, 150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140, 150 | 252 | - | 202 | 180 | 480 | 47.46 × 104 | 37.5 | 4.8015 | 263 |
| 160, 170, 180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160, 170, 180 | 302 | - | 242 | 200 | 560 | 68.09 × 104 | 41 | 9.4118 | 384 |
| 190, 200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190, 200, 220 | 352 | - | 282 | 220 | 630 | 101.3 × 104 | 47 | 18.3753 | 561 |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | - | 282 | 250 | 710 | 161.4 × 104 | 54.5 | 28.2033 | 723 |
| 240, 250, 260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 700 | 250, 260 | 410 | - | 330 | 280 | 800 | 79.3 × 104 | 48 | 66.5813 | 1267 |
| 280,300,320 | 470 | 380 | |||||||||||
সংশ্লিষ্ট পণ্য
FAQ
প্রশ্ন 1: আপনি কি ট্রেডিং কোম্পানি বা প্রস্তুতকারক?
উত্তর: আমরা কারখানা।
প্রশ্ন 2: আপনি কি নমুনা প্রদান করেন?এটা বিনামূল্যে বা অতিরিক্ত?
উত্তর: হ্যাঁ, আমরা নমুনা দিতে পারি কিন্তু বিনামূল্যে নয়৷ আসলে আমাদের কাছে একটি খুব ভাল মূল্যের নীতি রয়েছে, আপনি যখন বাল্ক অর্ডার করবেন তখন নমুনার খরচ আপনাকে ফেরত দেওয়া হবে৷
প্রশ্ন 3: আপনার প্রসবের সময় কতক্ষণ?
উত্তর: পণ্য স্টক থাকলে সাধারণত 10-15 দিন হয়।অথবা পণ্য স্টক না থাকলে এটি 7-25 দিন, এটি পরিমাণ অনুযায়ী।
প্রশ্ন 4: আপনার ওয়ারেন্টি কতক্ষণ?
উত্তর: আমাদের ওয়ারেন্টি 12 মাস।
প্রশ্ন 5: আপনার কি কাপলিংয়ের জন্য পরিদর্শন পদ্ধতি আছে?
উত্তর: প্যাকিংয়ের আগে 100% স্ব-পরিদর্শন
প্রশ্ন ৬.আপনার পেমেন্ট কি?
A:1) 100% T/T।2) 30% অগ্রিম, অন্য চালানের আগে।3) এল/সি প্রশ্ন 7: অর্ডারের আগে আমি কি আপনার কারখানায় যেতে পারি?উত্তর: অবশ্যই, আমাদের কারখানা পরিদর্শন করতে স্বাগতম।
