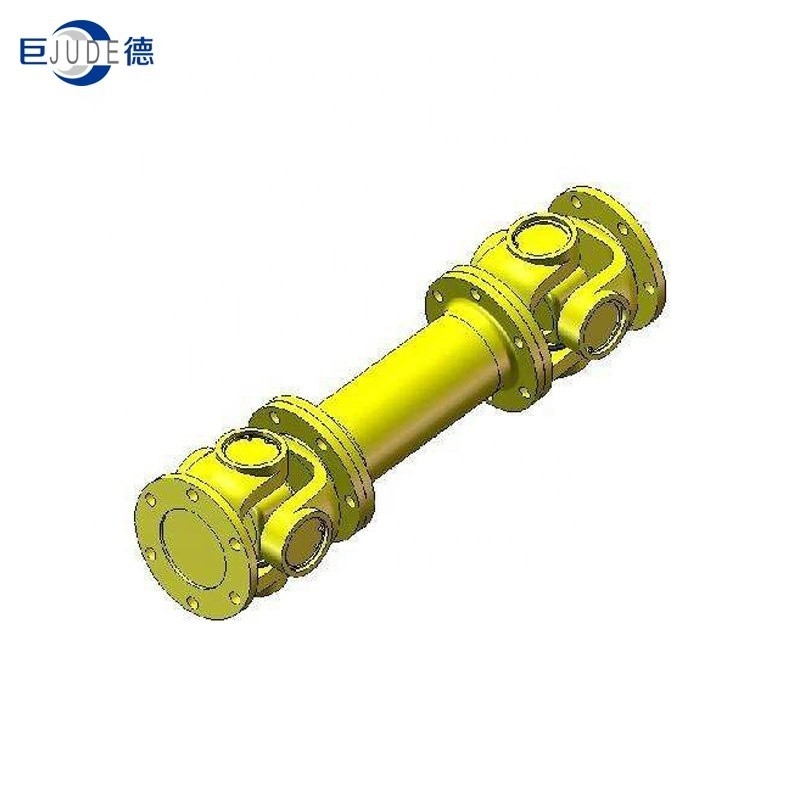

কার্ডান খাদ কাপলিং
>
|
| উৎপত্তি স্থল | ক্যাংজু, চীন |
| পরিচিতিমুলক নাম | jude |
| সাক্ষ্যদান | CE、ISO |
| মডেল নম্বার | SWC |
কার্ডান শ্যাফট কাপলিং ব্যবহার:
একটি যান্ত্রিক অংশ দুটি শ্যাফ্টকে (ড্রাইভিং শ্যাফ্ট এবং চালিত শ্যাফ্ট) বিভিন্ন প্রক্রিয়ায় একত্রে ঘোরানোর জন্য টর্ক প্রেরণ করতে ব্যবহৃত হয়।উচ্চ-গতি এবং ভারী-লোড পাওয়ার ট্রান্সমিশনে, কিছু কাপলিং-এ বাফারিং, ড্যাম্পিং এবং শ্যাফটিং-এর গতিশীল কর্মক্ষমতা উন্নত করার কাজও রয়েছে।কাপলিং দুটি অর্ধাংশ নিয়ে গঠিত, যা যথাক্রমে ড্রাইভিং শ্যাফ্ট এবং চালিত শ্যাফ্টের সাথে সংযুক্ত।বেশিরভাগ সাধারণ পাওয়ার মেশিনগুলি কাপলিং এর মাধ্যমে ওয়ার্কিং মেশিনের সাথে সংযুক্ত থাকে।
কাপলিং নির্বাচন প্রধানত প্রয়োজনীয় ট্রান্সমিশন শ্যাফ্টের গতি, লোডের আকার, সংযোগের জন্য দুটি অংশের ইনস্টলেশন নির্ভুলতা, ঘূর্ণনের স্থায়িত্ব, দাম ইত্যাদি বিবেচনা করে, বিভিন্ন বৈশিষ্ট্যের উল্লেখ করে। কাপলিং এর ধরন, একটি উপযুক্ত চয়ন করুন।কাপলিং টাইপ।
| মডেল | কৌশলগত ব্যাস | নামমাত্র টর্ক | ফটিক | অক্ষ ঘূর্ণন | প্রসারিত | লমিন | আকার | ঘূর্ণমান জড়তা | ওজন | ||||||||||
| ডি | Tn | টর্ক | β | দৈর্ঘ্য | মিমি | kg.m2 | কেজি | ||||||||||||
| মিমি | kN·m | Tf | (°) | এলএস | |||||||||||||||
| kN·m | মিমি | D1 | D2 | D3 | Lm | nd | k | t | g | লমিন | বৃদ্ধি | লমিন | বৃদ্ধি | ||||||
| js11 | H7 | খ | 100 মিমি | 100 মিমি | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0.267 | 0.007 | 80 | 2.8 |
| SWC200BF | 200 | 32 | 16 | ≤15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0.505 | 0.013 | 109 | 3.6 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.788 | 0.0234 | 138 | 4.9 |
| SWC250BF | 250 | 63 | 31.5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 1.445 | 0.0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2.873 | 0.051 | 295 | 6.3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | ৫.০৯৪ | 0.795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9.195 | 0.2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16.62 | 0.2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28.24 | 0.4744 | 1290 | 21.7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 46.33 | 0.4744 | 1631 | 21.7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | ৮৬.৯৮ | 1.357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147.5 | 1.375 | 3267 | 34 |
