ফ্ল্যাঞ্জ অনমনীয় কাপলিং
>
|
| উৎপত্তি স্থল | ক্যাংজু, চীন |
| পরিচিতিমুলক নাম | jude |
| সাক্ষ্যদান | CE、ISO |

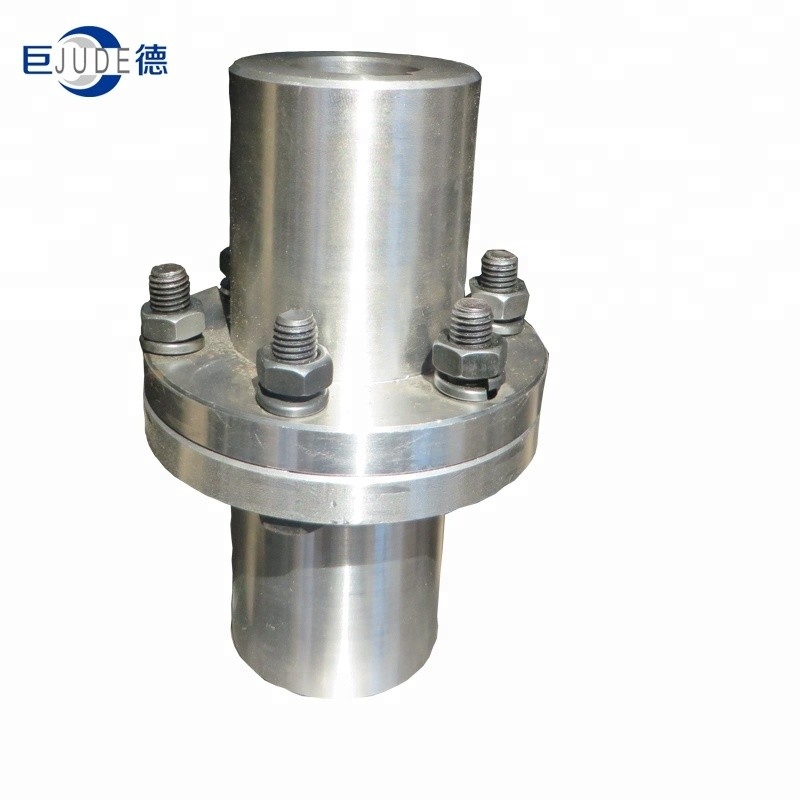

YL YLD স্ট্যান্ডার্ড ফ্ল্যাঞ্জ অনমনীয় কাপলিং কার্বন ইস্পাত কাস্টমাইজড
YLD প্রকারফ্ল্যাঞ্জ কাপলিং(ফ্ল্যাঞ্জ কাপলিং নামেও পরিচিত) হল দুটি ফ্ল্যাঞ্জ (ফ্ল্যাঞ্জ) ডিস্ক-টাইপ অর্ধেক কাপলিংকে সংযুক্ত করতে বোল্টের ব্যবহার।দুটি অর্ধেক কাপলিং যথাক্রমে দুটি শ্যাফ্টের সাথে দুটি শ্যাফ্ট সংযোগ উপলব্ধি করতে এবং ঘূর্ণন সঁচারক বল এবং স্পোর্টস প্রেরণের জন্য একটি কী দিয়ে সংযুক্ত থাকে।
YLD টাইপ ফ্ল্যাঞ্জ কাপলিং-এর সহজ কাঠামো, সুবিধাজনক উত্পাদন, কম খরচে, নির্ভরযোগ্য কাজ, সাধারণ সমাবেশ এবং বিচ্ছিন্নকরণ, রক্ষণাবেক্ষণ এবং বড় ট্রান্সমিশন টর্ক রয়েছে, যা দুটি শ্যাফ্টের উচ্চ কেন্দ্রীকরণ নির্ভুলতা নিশ্চিত করতে পারে।এটি সাধারণত লোডের জন্য ব্যবহৃত হয়।স্থিতিশীল, উচ্চ-গতি বা উচ্চ-নির্ভুল শ্যাফটিং ট্রান্সমিশন।
YLD টাইপ ফ্ল্যাঞ্জ কাপলিং এর রেডিয়াল, অক্ষীয় এবং কৌণিক ক্ষতিপূরণ কর্মক্ষমতা নেই।ব্যবহারের সময় যদি দুটি শ্যাফ্টের কেন্দ্রীভূত নির্ভুলতা নিশ্চিত করা যায় না, তবে সংযোগের পরিষেবা জীবন, সংক্রমণ নির্ভুলতা এবং সংক্রমণ ফ্রিকোয়েন্সি হ্রাস পাবে।কম্পন এবং শব্দের কারণ।
| আকার | টর্ক | গতি r/মিনিট | বোর d(h7) | খাদ গর্ত দৈর্ঘ্য L | ডি | D1 | বল্টু | L0 | জড়তা | ওজন | |||
| Tn(N·m) | Y টাইপ | J1 প্রকার | পরিমাণ | ব্যাস এম | (kg.m2) | (কেজি) | |||||||
| ইস্পাত | ইস্পাত | n | Y টাইপ | J1 প্রকার | |||||||||
| YL1 YLD1 | 10 | 13000 | 10 | 25 | 22 | 71 | 53 | 3 (3) | M6 | 54 | 48 | 0.0018 | 0.94 |
| 11 | |||||||||||||
| 12 | 32 | 27 | 68 | 58 | |||||||||
| 14 | |||||||||||||
| 16 | 42 | 30 | ৮৮ | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL2 YLD2 | 16 | 12000 | 12 | 32 | 27 | 80 | 64 | 4 (4) | M6 | 68 | 58 | 0.0035 | 1.5 |
| 14 | |||||||||||||
| 16 | 42 | 30 | ৮৮ | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL3 YLD3 | 25 | 10000 | 14 | 32 | 27 | 90 | ৬৯ | 3 (3) | M8 | 68 | 58 | 0.006 | 1.99 |
| 16 | 42 | 30 | |||||||||||
| 18 | |||||||||||||
| 19 | ৮৮ | 64 | |||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | 128 | 92 | |||||||||||
| YL4 YLD4 | 40 | 9500 | 18 | 42 | 30 | 100 | 80 | 3 (3) | M8 | ৮৮ | 64 | 0.0093 | 2.47 |
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| YL5 YLD5 | 63 | 9000 | 22 | 52 | 38 | 105 | 85 | 4 (4) | M8 | 108 | 80 | 0.013 | 3.19 |
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| YL6 YLD6 | 100 | 8000 | 24 | 52 | 38 | 110 | 90 | 4 (4) | M8 | 108 | 80 | 0.017 | ৩.৯৯ |
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| YL7 YLD7 | 160 | 7600 | 28 | 62 | 44 | 120 | 95 | 4 (3) | M10 | 128 | 92 | 0.029 | 5.66 |
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 228 | 172 | |||||||||
| YL8 YLD8 | 250 | 7000 | 32 | 82 | 60 | 130 | 105 | 4 (3) | M10 | 169 | 125 | 0.043 | 7.29 |
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 229 | 173 | ৬.৫৩ | ||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| YL9 YLD9 | 630 | 6800 | 38 | 82 | 60 | 140 | 115 | 6 (3) | M10 | 169 | 125 | 0.064 | 9.53 |
| 112 | 84 | 229 | 173 | ||||||||||
| 40 | |||||||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| YL10 YLD10 | 630 | 6000 | 45 | 160 | 130 | 6 (4) | M12 | 0.112 | 12.46 | ||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| YL11 YLD11 | 1000 | 5300 | 50 | 112 | 84 | 180 | 150 | 8 (4) | M12 | 229 | 173 | 0.205 | 17.97 |
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| YL12 YLD12 | 1600 | 4700 | 60 | 200 | 170 | 12 (6) | M12 | 0.443 | 30.62 | ||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 52 | 38 | 349 | 269 | 0.463 | 29.52 | |||||||
| YL13 YLD13 | 2500 | 4300 | 70 | 142 | 107 | 220 | 185 | 8 (6) | M16 | 289 | 219 | 0.646 | 35.58 |
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 172 | 132 | 349 | 269 | |||||||||
| 85 | |||||||||||||
| 90 | |||||||||||||
| YL14 YLD14 | 4000 | 4800 | 80 | 172 | 132 | 250 | 215 | 12 (8) | M16 | 350 | 270 | 1.353 | 57.13 |
| 85 | |||||||||||||
| 90 | |||||||||||||
| 95 | |||||||||||||
| 100 110 | 212 | 167 | 430 | 340 | |||||||||
| YL15 YLD15 | 6300 | 3400 | 90 | 172 | 132 | 290 | 250 | 12 (6) | M20 | 350 | 270 | 2.854 | ৮৯.৫৯ |
| 95 | |||||||||||||
| 100 110 120 125 | 212 | 167 | 430 | 340 | |||||||||
| YL16 YLD16 | 10000 | 3000 | 100 110 120 125 | 340 | 290 | 12 (6) | M24 | 5.271 | 119.57 | ||||
| 130 140 | 252 | 202 | 510 | 410 | |||||||||
| YL17 YLD17 | 14000 | 2600 | 120 125 | 212 | 167 | 380 | 330 | 12 (6) | M24 | 430 | 340 | ৯.১৩৯ | 171.71 |
| 130 140 150 | 252 | 202 | 510 | 410 | |||||||||
| 160 | 302 | 242 | 610 | 490 | |||||||||
| YL18 YLD18 | 20000 | 2300 | 140 150 | 252 | 202 | 420 | 360 | 12 (6) | M30 | 510 | 410 | 17.883 | 263.5 |
| 160 170 180 | 302 | 242 | 610 | 490 | |||||||||
