শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং
  • শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং
  • শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং
শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং

শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং

উৎপত্তি স্থল ক্যাংজু, চীন
পরিচিতিমুলক নাম jude
সাক্ষ্যদান CE、ISO
পণ্যের বিবরণ
প্রযোজ্য শিল্প:
ম্যানুফ্যাকচারিং প্ল্যান্ট, যন্ত্রপাতি মেরামতের দোকান, নির্মাণ কাজ, শক্তি ও খনির
নমনীয় বা অনমনীয়:
অনমনীয়
স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড:
স্ট্যান্ডার্ড
উপাদান:
ইস্পাত
পণ্যের নাম:
JQ বাতা অনমনীয় খাদ বিভক্ত কাপলিং
খাদ গর্ত:
25-170
মাত্রা:
200-710(মিমি)
জলোচ্ছাস ব্যাস:
170(মিমি)
হার টর্ক:
125-16000
অনুমোদিত গতি:
3800-1000(r/m)
তাপ চিকিত্সা:
উচ্চ ফ্রিকোয়েন্সি quenching তাপ চিকিত্সা
সারফেস ট্রিটমেন্ট:
কার্বারাইজিং, কালো করা, ইলেক্ট্রোপ্লেটিং, নিভে যাওয়া।
বৈশিষ্ট্য:
কেবল
আবেদন:
শিল্প - কারখানার যন্ত্রপাতি
বন্দর:
তিয়ানজিন
লক্ষণীয় করা:

ক্ল্যাম্প শ্যাফট স্প্লিট কাপলিং

,

স্টিল শ্যাফ্ট স্প্লিট কাপলিং

,

ক্ল্যাম্প স্প্লিট অনমনীয় কাপলিং

পণ্যের বর্ণনা

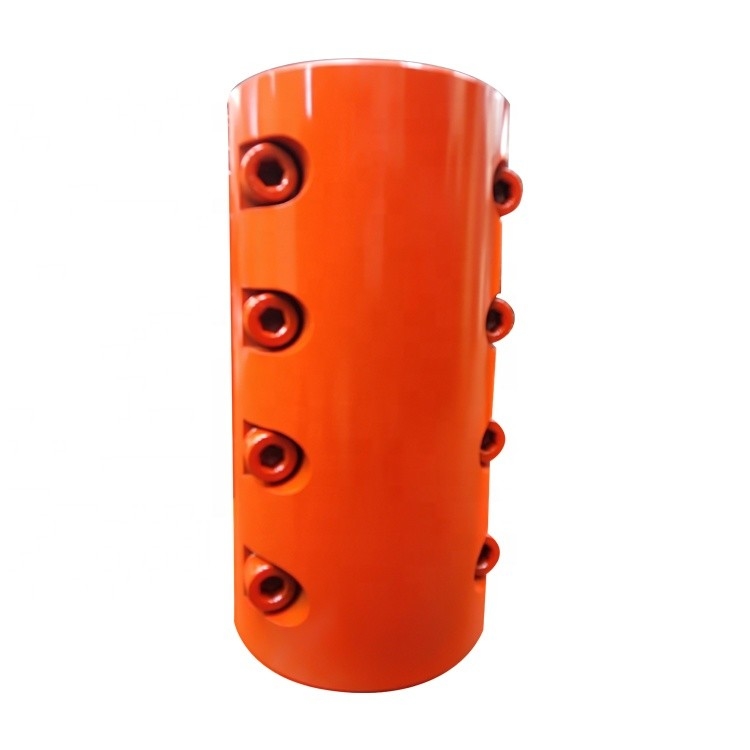

JQ ক্ল্যাম্প অনমনীয় খাদ স্প্লিট কাপলিং



পণ্যের বর্ণনা

স্টেইনলেস স্টিল ক্ল্যাম্প কাপলিং একটি সাধারণভাবে ব্যবহৃত স্টেইনলেস স্টিল কাপলিং।এটি দুটি স্টিরিং শ্যাফ্টের সংযোগের জন্য ব্যবহৃত হয় যখন চুল্লির স্টিরিং শ্যাফ্ট খুব দীর্ঘ হয় এবং দুটি বিভাগে তৈরি করা হয়।যদি উল্লম্ব রিডুসারের আউটপুট শ্যাফ্ট রিঅ্যাক্টরের আলোড়নকারী শ্যাফ্টের সাথে সংযুক্ত থাকে, ব্যবহার করুন ক্ল্যাম্প কাপলিং অর্ডার করার সময় সামনে রাখা উচিত, যাতে আউটপুট শ্যাফ্টের আকারের জন্য অ-মানক প্রয়োজনীয়তাগুলি ব্যবহার করা যায়।



যখন স্টেইনলেস স্টীল ক্ল্যাম্প কাপলিং একত্রিত এবং বিচ্ছিন্ন করা হয়, তখন খাদটিকে অক্ষীয়ভাবে সরানোর প্রয়োজন হয় না, তাই এটি একত্রিত করা এবং বিচ্ছিন্ন করা খুব সুবিধাজনক।ক্ল্যাম্প কাপলিং এর অসুবিধা হল যে দুটি শ্যাফ্টের অক্ষের প্রান্তিককরণের সঠিকতা কম, গঠন এবং আকৃতি তুলনামূলকভাবে জটিল এবং উত্পাদন এবং ভারসাম্যের নির্ভুলতা তুলনামূলকভাবে বেশি।কম, কম গতি এবং স্থিতিশীল লোড সহ অনুষ্ঠানের জন্য শুধুমাত্র উপযুক্ত।সাধারণত, বাইরের প্রান্তের রৈখিক গতি 5m/s এর বেশি হয় না।যখন রৈখিক গতি 5m/s অতিক্রম করে, তখন একটি ব্যালেন্স চেক করা প্রয়োজন।


1. অবস্থার ভারসাম্য বজায় রাখার জন্য, বোল্টগুলি ইতিবাচক এবং বিপরীত পর্যায়গুলিতে ইনস্টল করা উচিত।কোলেট কাপলিংগুলিতে অক্ষীয়, রেডিয়াল এবং কৌণিক ক্ষতিপূরণ বৈশিষ্ট্য নেই।
2. স্টেইনলেস স্টীল ক্ল্যাম্প কাপলিংয়ের বৈশিষ্ট্যগুলি শেল কাপলিংয়ের মতোই, গঠনটি সহজ, সমাবেশ এবং বিচ্ছিন্নকরণ সুবিধাজনক এবং এটি কম গতির অনুষ্ঠানের জন্য উপযুক্ত (_পরিবৃত্ত গতি 5M/S), না প্রভাব, এবং স্থিতিশীল কম্পন লোড।উল্লম্ব শ্যাফ্টগুলির সংযোগের জন্য যেমন আন্দোলনকারী।
3. ক্ল্যাম্প কাপলিং দুটি অক্ষীয়ভাবে বিভক্ত শেল ব্যবহার করে, যা দুটি শ্যাফ্টের সংযোগ উপলব্ধি করতে বোল্ট দিয়ে আটকানো হয়।ঘূর্ণন সঁচারক বল দুটি অর্ধেক কাপলিং পৃষ্ঠের মধ্যে ঘর্ষণ দ্বারা প্রেরণ করা হয়, এবং সমতল কী একটি সহায়ক হিসাবে ব্যবহৃত হয়।যোগদান



শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 0

আকার গর্ত ব্যাস Mmax ডি এল L1 L2 L0 n-d0 d1 d2 a1 b1 l1 l2 আর চ খ t ওজন (কেজি)
(H8/j7) (H11/h11) (H11) (H11)
JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0.2 0.4 8 ২৮.৩ ৪.৪৭
JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0.2 0.4 8 ৩৩.৩ ৪.৪৭
JQ-35 35 236 118 162 20 71 80 4-14 43 30 5 4 55 85 0.4 0.6 10 38.3 7.6
JQ-40 40 236 118 162 20 71 80 4-14 48 35 5 6 55 85 0.4 0.6 12 43.3 7.6
JQ-45 45 530 135 190 24 83 94 4-14 57 37 6 5 70 100 0.4 0.6 14 48.8 10.85
JQ-50 50 530 135 190 24 83 94 4-14 62 42 6 5 70 100 0.4 0.6 14 53.8 10.85
JQ-55 55 530 135 190 24 83 94 4-14 67 47 6 5 70 100 0.6 1 16 59.3 10.85
JQ-60 60 1400 172 250 30 110 124 ৬-১৮ 73 50 8 6 100 130 0.6 1 18 64.4 25.06
JQ-65 65 1400 172 250 30 110 124 ৬-১৮ 78 55 8 6 100 130 0.6 1 18 69.4 25.06
JQ-70 70 1400 172 250 30 110 124 ৬-১৮ 83 60 8 6 100 130 0.6 1 20 74.9 25.06
JQ-80 80 2650 185 280 38 131 138 ৬-১৮ 94 7 10 8 110 145 0.6 1 22 ৮৫.৪ 30.16
JQ-85 85 2650 185 280 38 121 138 ৬-১৮ 99 75 10 8 110 145 0.6 1 22 90.4 30.16
JQ-90 90 5200 230 330 38 146 164 ৬-২৩ 105 80 10 8 140 170 0.6 1 25 95.4 56.38
JQ-95 95 5200 230 330 38 146 164 ৬-২৩ 110 85 10 8 140 170 0.6 1 25 100.4 56.38
JQ-100 100 5200 230 330 38 146 164 ৬-২৩ 115 90 10 8 140 170 0.6 1 28 106.4 56.38
JQ-105 105 5200 230 330 38 146 164 ৬-২৩ 120 95 10 8 140 170 0.6 1 28 111.4 56.38
JQ-110 110 9000 260 390 46 172 190 ৬-২৩ 125 100 12 10 160 200 0.6 1 28 116.4 90
JQ-115 115 9000 260 390 46 172 190 ৬-২৩ 130 105 12 10 160 200 0.6 1 32 122.4 90
JQ-120 120 9000 260 390 46 172 190 ৬-২৩ 135 110 12 10 160 200 0.6 1 32 127.4 90
JQ-125 125 15000 280 440 54 193 210 8-23 140 115 14 12 180 225 0.6 1 32 132.4 125
JQ-130 130 15000 280 440 54 193 210 8-23 146 118 14 12 180 225 0.6 1 32 137.4 125
JQ-140 140 15000 300 440 54 193 230 8-23 158 128 14 12 180 225 0.6 1 36 148.4 125
JQ-150 150 28000 340 500 64 218 260 8-33 170 134 16 14 200 255 0.6 1 36 158.4 215
JQ-160 160 28000 340 500 64 218 260 8-33 180 144 16 14 200 255 0.6 1 40 169.4 215
JQ-180 180 31000 380 560 72 244 300 8-33 200 162 18 16 240 285 1 1.5 45 190.4 350
JQ-200 200 ৩৩৭৫০ 420 640 80 280 340 8-33 220 182 20 18 270 325 1 1.5 45 210.4 516
পণ্য ইমেজ

শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 1শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 2শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 3শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 4শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 5শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 6শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 7

প্যাকেজিং এবং শিপিং

শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 8

আমাদের সম্পর্কে

শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 9

নানপি কাউন্টি জুড ট্রান্সমিশন ইকুইপমেন্ট ম্যানুফ্যাকচারিং কো।, লিমিটেড।গবেষণা এবং উত্পাদন যুগল বিশেষ যে একটি উদ্যোগ.এছাড়াও আমরা নতুন পণ্য এবং বাল্ক-উৎপাদন বিকাশ করতে পারি।সমৃদ্ধ অভিজ্ঞতা, পেশাদার R&D টিম এবং কাপলিংয়ের বিভিন্ন সরঞ্জাম সহ, এটি আপনার বিভিন্ন প্রয়োজনীয়তা সন্তুষ্ট করার জন্য উচ্চতর শর্ত রয়েছে।

কোম্পানির প্রধান পণ্যগুলি হল: সমস্ত শব্দ জুড়ে যন্ত্রপাতি শিল্পের জন্য সমস্ত ধরণের কাপলিং, যেমন রেডিয়াল ইলাস্টিক কাপলিং, টায়ার্ড কাপলিং, ইউনিভার্সাল কাপলিং, ড্রাম গিয়ার কাপলিং, প্লাম ফ্লাওয়ার ফর্ম ইলাস্টিক কাপলিং, রিজিড কাপলিং ওল্ডহাম কাপলিং, রোলার চেইন কাপলিং, ডায়াফ্রাম কাপলিং , কাপলিং কলাম ইলাস্টিক স্লিভ পিন কাপলিং, ইলাস্টিক ডোয়েল পিন, ইলাস্টিক ডোয়েল পিন কাপলিং, পাম্প শ্যাফ্ট কাপলিং, ইত্যাদি।

আমাদের কোম্পানির ধারণা মানের উপর লাইভ এবং সম্মানের উপর বিকাশ.কাপলিং উচ্চ মানের সুবিধা আছে, কম দাম, সম্পূর্ণ পণ্য মডেল. আমাদের কোম্পানি আপনার সেরা পছন্দ হবে, এবং আমরা আপনার সাথে সহযোগিতা করার জন্য উন্মুখ.

শিল্প যন্ত্রপাতি জন্য বাতা ইস্পাত অনমনীয় খাদ স্প্লিট কাপলিং 10

FAQ

প্রশ্ন 1: আপনি কি ট্রেডিং কোম্পানি বা প্রস্তুতকারক?

উত্তর: আমরা কারখানা।



প্রশ্ন 2: আপনি কি নমুনা প্রদান করেন?এটা বিনামূল্যে বা অতিরিক্ত?

উত্তর: হ্যাঁ, আমরা নমুনা দিতে পারি কিন্তু বিনামূল্যে নয়৷ আসলে আমাদের কাছে একটি খুব ভাল মূল্যের নীতি রয়েছে, আপনি যখন বাল্ক অর্ডার করবেন তখন নমুনার খরচ আপনাকে ফেরত দেওয়া হবে৷



প্রশ্ন 3: আপনার প্রসবের সময় কতক্ষণ?

উত্তর: পণ্য স্টক থাকলে সাধারণত 10-15 দিন হয়।অথবা পণ্য স্টক না থাকলে এটি 7-25 দিন, এটি পরিমাণ অনুযায়ী।



প্রশ্ন 4: আপনার ওয়ারেন্টি কতক্ষণ?

উত্তর: আমাদের ওয়ারেন্টি 12 মাস।



প্রশ্ন 5: আপনার কি কাপলিংয়ের জন্য পরিদর্শন পদ্ধতি আছে?

উত্তর: প্যাকিংয়ের আগে 100% স্ব-পরিদর্শন



প্রশ্ন ৬.আপনার পেমেন্ট কি?

A:1) 100% T/T।2) 30% অগ্রিম, অন্য চালানের আগে।3) এল/সি প্রশ্ন 7: অর্ডারের আগে আমি কি আপনার কারখানায় যেতে পারি?উত্তর: অবশ্যই, আমাদের কারখানা পরিদর্শন করতে স্বাগতম।
