টেপার গ্রিড কাপলিং
>
|
| উৎপত্তি স্থল | ক্যাংজু, চীন |
| পরিচিতিমুলক নাম | jude |
| সাক্ষ্যদান | CE、ISO |
| মডেল নম্বার | জেএসবি |

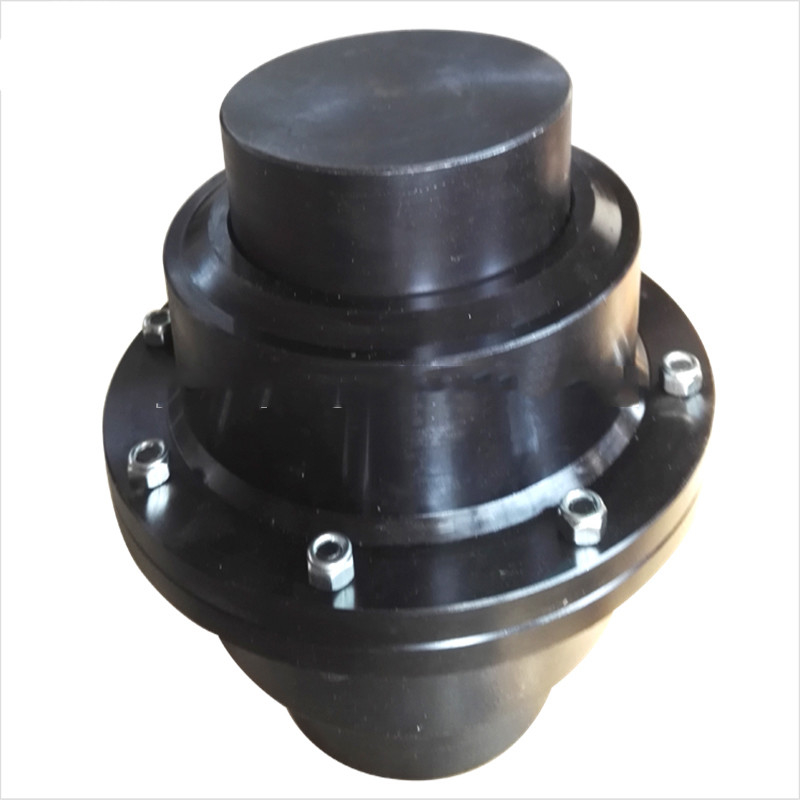

JSB 45# স্টিল টেপার গ্রিড কাপলিং স্নেক স্প্রিং নমনীয় মেটাল কাপলিং JSB টাইপ অক্ষীয় মাউন্টিং কাপলিং
জেএসবি স্নেক স্প্রিং গ্রিড কাপলিংকে "জেবি/টি কাপলিং" বলা হয়।জেএস সার্পেন্টাইন কাপলিংস থেকে ভিন্ন, এটি অনুভূমিক দিকে ইনস্টল করা হয় এবং জেএসবি টাইপ স্নেক স্প্রিং কাপলিং উল্লম্বভাবে ইনস্টল করা হয়।
জেএসবি স্নেক স্প্রিং গ্রিড কাপলিং কাজের অবস্থার জন্য উপযুক্ত যেমন তাপমাত্রা, আর্দ্রতা, জল, বাষ্প, ধুলো, বালি, তেল, অ্যাসিড, ক্ষার, ক্ষয়কারী মাধ্যম, ব্রাইন, বিকিরণ ইত্যাদি।উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, তেল, অ্যাসিড এবং ক্ষার মাধ্যমের কাজের মানের জন্য, এটি ইলাস্টিক উপাদান উপাদান হিসাবে সাধারণ রাবারের সাথে নমনীয় সংযোগের জন্য উপযুক্ত নয়।নমনীয় ধাতু নমনীয় কাপলিং, যেমন ডায়াফ্রাম কাপলিং এবং স্নেক স্প্রিং কাপলিং, নির্বাচন করা উচিত।
জেএসবি স্নেক স্প্রিং গ্রিড কাপলিং মূলত ক্রাশার, ক্র্যাঙ্ক রেসিপ্রোকেটিং মোশন, স্পিড রিডুসার, ধাতুবিদ্যা, খনির, ক্রেন এবং অন্যান্য সরঞ্জামগুলিতে প্রয়োগ করা হয়, ড্রাইভ শ্যাফ্ট দুটি সমাক্ষীয়, উচ্চ শক্তিকে সংযুক্ত করে, একটি নির্দিষ্ট অফসেট সহ এবং আপেক্ষিক স্যাঁতসেঁতে এবং বাফারিং ক্ষতিপূরণ দেয়। কর্মক্ষমতা, কাজের তাপমাত্রা -30 ডিগ্রী ~+150 ডিইজি, নামমাত্র টর্ক ট্রান্সমিশন 45~800000N.m।
|
| আকার | টর্ক Tn KN.m | গতি (n) r/min | বোর ঘ | দৈর্ঘ্য এল | মোট দৈর্ঘ্য L0 | L2 | L3 | ডি | t | ওজন (কেজি | তেল ইনজেকশন কেজি | অনুমতিযোগ্য স্থানচ্যুতি | ||
| রেডিয়াল y | অক্ষীয় x | কৌণিক a | ||||||||||||
| JSB1 | 0.045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0.027 | 0.15 | ±0.3 | 0.076 |
| JSB2 | 0.14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2.6 | 0.048 | 0.15 | ±0.3 | 0.076 |
| JSB3 | 0.224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3.4 | 0.054 | 0.15 | ±0.3 | 0.076 |
| JSB4 | 0.4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0.068 | 0.2 | ±0.3 | 0.1 |
| JSB5 | 0.63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0.086 | 0.2 | ±0.3 | 0.127 |
| JSB6 | 0.9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0.113 | 0.2 | ±0.3 | 0.127 |
| JSB7 | 1.8 | 4750 | 55-80 | ৮৯ | 181 | ৮৯ | 44 | 200 | 3 | 18 | 0.172 | 0.2 | ±0.3 | 0.15 |
| JSB8 | 3.15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0.254 | 0.2 | ±0.3 | 0.18 |
| JSB9 | 5.6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0.427 | 0.25 | ±0.5 | 0.2 |
| JSB10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0.508 | 0.25 | ±0.5 | 0.23 |
| JSB11 | 12.5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0.735 | 0.28 | ±0.5 | 0.25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0.908 | 0.28 | ±0.5 | 0.3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1.135 | 0.28 | ±0.5 | 0.33 |
| JSB14 | 35.5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1.952 | 0.3 | ±0.5 | 0.4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2.815 | 0.3 | ±0.5 | 0.45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3.496 | 0.3 | ±0.5 | 0.5 |
আরো আবেদন পরিস্থিতি, আমাদের সাথে যোগাযোগ করুন
