| উৎপত্তি স্থল | হেবেই, চীন |
| পরিচিতিমুলক নাম | JUDE |
| সাক্ষ্যদান | CE & ISO |
| মডেল নম্বার | GICLZ প্রকার |

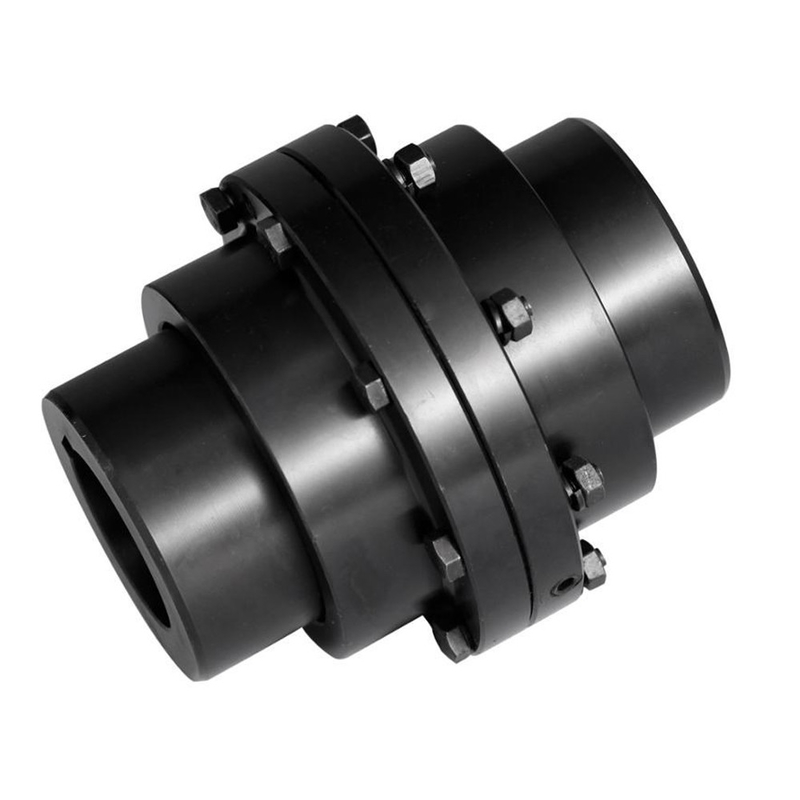

GIICL টাইপ ড্রাম গিয়ার কাপলিং বৈশিষ্ট্য এবং অ্যাপ্লিকেশন: এটির অক্ষ অফসেট ক্ষতিপূরণ কর্মক্ষমতা একটি ছোট পরিমাণ আছে, এবং বাফার এবং কম্পন কমাতে পারে না।ছোট আকার, তাত্ত্বিকভাবে বড় ট্রান্সমিশন টর্ক, তৈলাক্তকরণ এবং সিলিং প্রয়োজন, তবে উচ্চ শব্দ এবং উচ্চ মূল্য, এটি দুটি অনুভূমিক সমাক্ষীয় শ্যাফ্ট সংযোগ করতে ব্যবহৃত হয়।এটি কম গতি এবং ভারী লোড অবস্থার অধীনে অনুভূমিক সমাক্ষ তারগুলি সংযোগ করতে ব্যবহৃত হয়, যেমন ধাতব যন্ত্রপাতি, ভারী যন্ত্রপাতি ইত্যাদি। এটি উচ্চ-গতি এবং উচ্চ-নির্ভুল শ্যাফটিং ট্রান্সমিশনের জন্য উপযুক্ত নয় এবং এটি কাজের অবস্থার জন্য উপযুক্ত নয়। ঘন ঘন শুরু এবং পরিবর্তনযোগ্য এগিয়ে এবং বিপরীত ঘূর্ণন.
GICL প্রকার - মৌলিক প্রকার (প্রশস্ত প্রকার);
GIICL প্রকার - মৌলিক প্রকার (সংকীর্ণ প্রকার);
জিআইসিএলজেড টাইপ--ইন্টারমিডিয়েট শ্যাফট টাইপ (ওয়াইড টাইপ);
GIICLZ প্রকার - মধ্যবর্তী খাদ টাইপ (সংকীর্ণ প্রকার);
জিআইসিএল, জিআইআইসিএল টাইপ, দুটি খাদ প্রান্তের সরাসরি সংযোগের জন্য ব্যবহৃত হয়;
GICLZ, GILZ প্রকার, দুটি শ্যাফ্টের দীর্ঘ দূরত্বের সংযোগের জন্য ব্যবহৃত হয়;
GCLD প্রকার -- মোটর শ্যাফ্ট এক্সটেনশন টাইপ, মোটর শ্যাফ্ট এক্সটেনশন সংযোগের জন্য ব্যবহৃত;
| আকার | টর্ক Tn KN.m | গতি (n) r/min | বোর d1,d2 | দৈর্ঘ্য এল | ডি | D1 | D2 | D3 | খ | ক | গ | ওজন (কেজি |
| GICLZ1 | 0.63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | ৮৯ | 62 | 3 | 23 |
| GICLZ5 | 5 | ৩৩০০ | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | ৩৩৩ | 13 | ৩৩৪০ |
আবেদন জিআইসিএলজেড ড্রাম গিয়ার কাপলিংস
1.GICLZ ড্রাম গিয়ার কাপলিং সেই ক্ষেত্রে প্রযোজ্য যেখানে দুটি শ্যাফ্টের শেষ একে অপরের থেকে অনেক দূরে থাকে
2.প্রিন্টিং যন্ত্রপাতি / প্যাকিং যন্ত্রপাতি / কাঠের কাজের যন্ত্রপাতি ইত্যাদি বড় আকারের যান্ত্রিক সরঞ্জাম
|
উপাদান |
45#/40Cr/42CrMo |
|
রঙ |
যেকোন রঙ পাওয়া যায় |
|
প্যাকেজিং |
পাতলা পাতলা কাঠের কেস |
নানপি কাউন্টি জুড ট্রান্সমিশন ইকুইপমেন্ট ম্যানুফ্যাকচারিং কো।, লিমিটেড।গবেষণা এবং উত্পাদন যুগল বিশেষ যে একটি উদ্যোগ.এছাড়াও আমরা নতুন পণ্য এবং বাল্ক-উৎপাদন বিকাশ করতে পারি।সমৃদ্ধ অভিজ্ঞতা, পেশাদার R&D টিম এবং কাপলিংয়ের বিভিন্ন সরঞ্জাম সহ, এটি আপনার বিভিন্ন প্রয়োজনীয়তা সন্তুষ্ট করার জন্য উচ্চতর শর্ত রয়েছে।
কোম্পানির প্রধান পণ্যগুলি হল: সমস্ত শব্দ জুড়ে যন্ত্রপাতি শিল্পের জন্য সমস্ত ধরণের কাপলিং, যেমন রেডিয়াল ইলাস্টিক কাপলিং, টায়ার্ড কাপলিং, ইউনিভার্সাল কাপলিং, ড্রাম গিয়ার কাপলিং, প্লাম ফ্লাওয়ার ফর্ম ইলাস্টিক কাপলিং, রিজিড কাপলিং ওল্ডহাম কাপলিং, রোলার চেইন কাপলিং, ডায়াফ্রাম কাপলিং , কাপলিং কলাম ইলাস্টিক স্লিভ পিন কাপলিং, ইলাস্টিক ডোয়েল পিন, ইলাস্টিক ডোয়েল পিন কাপলিং, পাম্প শ্যাফ্ট কাপলিং, ইত্যাদি।
আমাদের কোম্পানির ধারণা মানের উপর লাইভ এবং সম্মানের উপর বিকাশ.কাপলিং উচ্চ গুণমান, কম দাম, সম্পূর্ণ পণ্য মডেলের সুবিধা আছে। আমাদের কোম্পানি আপনার সেরা পছন্দ হবে, এবং আমরা আপনার সাথে সহযোগিতা করার জন্য উন্মুখ।
