নমনীয় গিয়ার কাপলিং
>
|
| উৎপত্তি স্থল | হেবেই, চীন |
| পরিচিতিমুলক নাম | Jude |
| মডেল নম্বার | এনজিসিএলজেড |

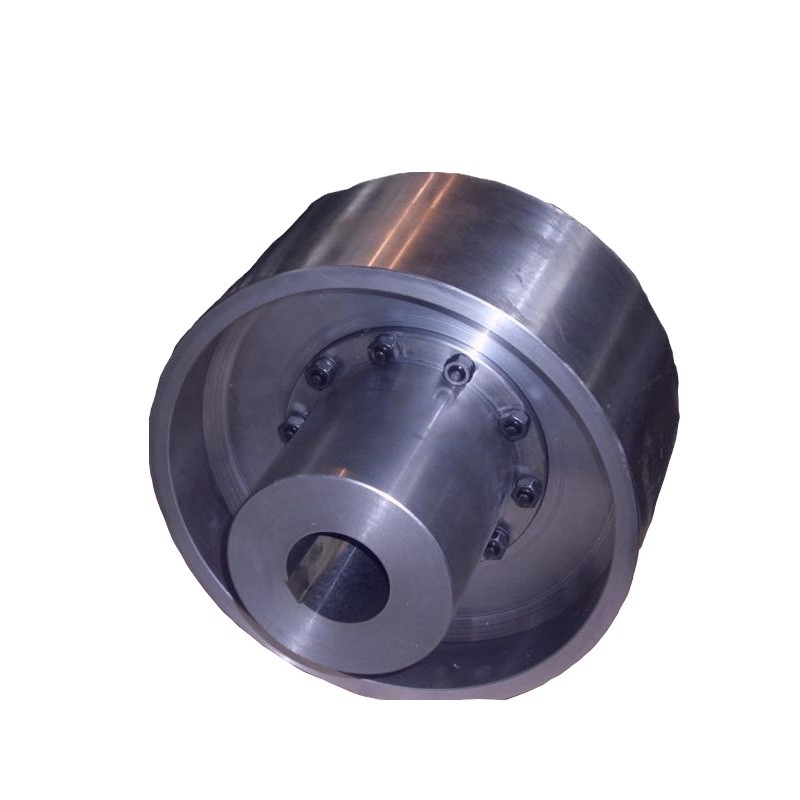

ব্রেক হুইল সহ NGCLZ ড্রাম গিয়ার কাপলিং এর ভূমিকা
ব্রেক হুইল সহ NGCLZ ড্রাম গিয়ার কাপলিং এর একটি ব্রেক চাকা রয়েছে, ব্রেক চাকার গতি নিয়ন্ত্রণ করে মেশিনের গতি সামঞ্জস্য করতে পারে।ব্রেক হুইল সহ NGCLZ ড্রাম গিয়ার কাপলিং বৃহত্তর কৌণিক স্থানচ্যুতিকে অনুমতি দেয়, দাঁতের যোগাযোগের অবস্থার উন্নতি করতে পারে, এবং টর্ক স্থানান্তর করার ক্ষমতা উন্নত করতে পারে, পরিষেবা জীবন দীর্ঘায়িত করতে পারে, গিয়ার প্রস্থের যোগাযোগের অবস্থা বরাবর কৌণিক স্থানচ্যুতি সহ, ভিতরের গিয়ার এবং একই সমন্বিত। ফ্ল্যাঞ্জের হাফ ব্যান্ড কাপলিং অংশের দাঁতের সংখ্যা ইত্যাদি।
ব্রেক চাকার সাথে NGCLZ ড্রাম গিয়ার কাপলিং ভাল এবং সিল অবস্থায় কাজ করতে হবে।ব্রেক হুইল সহ NGCLZ ড্রাম গিয়ার কাপলিং এর একই রেডিয়াল আকার এবং বড় ভারবহন ক্ষমতা দাঁতযুক্ত কাপলিং এর মতো।এটি সাধারণত কম গতি এবং ভারী লোড অবস্থার অধীনে shafting সংক্রমণ জন্য ব্যবহৃত হয়.উচ্চ নির্ভুলতা এবং গতিশীল ব্যালেন্সিং গিয়ার কাপলিং উচ্চ গতির সংক্রমণের জন্য ব্যবহার করা যেতে পারে।
|
| আকার | টর্ক টি এনএম | গতি আরপিএম | বোর মিমি | দৈর্ঘ্য মিমি | D0 | ডি | D1 | D2 | D3 | গ | গ 1 | এইচ | B1 | B2 | B3 | ওজন (কেজি |
| NGCLZ1 | 0.355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | ৮.৪ |
| NGCLZ2 | 0.63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| NGCLZ3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| NGCLZ4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| NGCLZ5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| NGCLZ6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| NGCLZ7 | 6.3 | 2400 | 50-100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79.6 |
| NGCLZ8 | 9 | 1900 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 3 | 77 | 47 | 168 | 117 |
| NGCLZ9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 3 | 80 | 47 | 210 | 182 |
| NGCLZ10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| NGCLZ11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| NGCLZ12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| NGCLZ13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| NGCLZ14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
