নমনীয় গিয়ার কাপলিং
>
|
| উৎপত্তি স্থল | হেবেই, চীন |
| পরিচিতিমুলক নাম | Jude |
| সাক্ষ্যদান | CE & ISO |
| মডেল নম্বার | NL9 |
NL টাইপ নাইলন কাপলিং, TGL টাইপ নাইলন ইনার গিয়ার রিং গিয়ার কাপলিং প্রোডাক্ট ডিসপ্লে, প্রথমে এই প্রোডাক্টের একটা সংক্ষিপ্ত ওভারভিউ দিন।
এনএল টাইপ নাইলন কাপলিং, টিজিএল টাইপ নাইলন ইনার গিয়ার রিং গিয়ার কাপলিং হল সর্বশেষ দেশীয় পণ্য এবং বিদেশে ব্যাপকভাবে ব্যবহৃত হয়েছে।ট্রান্সমিশন অর্ধেক কাপলিং নির্ভুল ঢালাই গ্রহণ করে, ঢালাই লোহা HT20-40, ঢালাই লোহা ইস্পাত ZG35Ⅱ, নং 45 ইস্পাত, খাদ গর্ত এবং কীওয়ে টানা এবং গঠিত হয়, নাইলন অভ্যন্তরীণ গিয়ার কাপলিং ইলাস্টোমার জ্যাকেট বিভিন্ন কঠোরতা সিন্থেটিক নাইলন থেকে নির্বাচন করা যেতে পারে, পুনঃনির্মাণ। নাইলন ইলাস্টোমার এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী অন্যান্য উপকরণ।
এনএল টাইপ নাইলন অভ্যন্তরীণ গিয়ার কাপলিং কাঠামো:

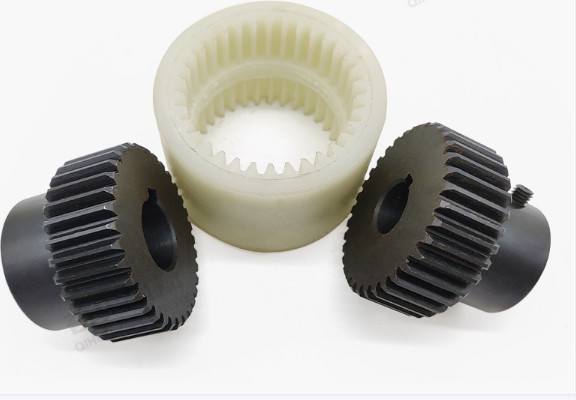

Changsheng NL টাইপ নাইলন অভ্যন্তরীণ গিয়ার কাপলিং GB3852-83 "কাপলিং শ্যাফ্ট হোল এবং কীওয়ে ফর্ম এবং আকার" অনুযায়ী উত্পাদিত হয়।এটি বাহ্যিক দাঁত সহ ফ্ল্যাঞ্জযুক্ত অর্ধ-কাপলিং এবং একই সংখ্যক দাঁত সহ নাইলন গিয়ার রিং দ্বারা গঠিত।বাহ্যিক দাঁতের সাথে ফ্ল্যাঞ্জযুক্ত অর্ধ-কাপলিংটি অভ্যন্তরীণ দাঁত সহ নাইলন গিয়ার রিংয়ে স্থাপন করা হয় এবং ড্রাইভিং শেষ দাঁতগুলি নাইলন গিয়ারের মুখোমুখি হয়।রিং গিয়ারের অক্ষীয় বল চালিত প্রান্তটিকে গতি এবং শক্তি প্রেরণের জন্য চালিত করে।
এনএল টাইপ নাইলন অভ্যন্তরীণ গিয়ার কাপলিং এর বৈশিষ্ট্য:
1. এটি আন্তঃ-শ্যাফ্ট এবং নমনীয় ট্রান্সমিশনের জন্য উপযুক্ত, যা বড় অক্ষীয়, রেডিয়াল এবং কৌণিক স্থানচ্যুতিকে অনুমতি দেয় এবং সহজ গঠন, সুবিধা, সহজ বিচ্ছিন্নকরণ, কম শব্দ, ট্রান্সমিশন দক্ষতার ছোট ক্ষতি এবং দীর্ঘ পরিষেবা জীবন এর সুবিধা রয়েছে।
2. নাইলন অভ্যন্তরীণ গিয়ার কাপলিংগুলির উচ্চ যন্ত্রের নির্ভুলতার প্রয়োজন হয় না, এবং মাঝারি এবং ছোট শক্তির বিভিন্ন অনুভূমিক এবং উল্লম্ব সংক্রমণ শ্যাফ্টের জন্য ব্যবহার করা যেতে পারে, প্রধানত বিভিন্ন গিয়ার পাম্প, তাপীয় তেল পাম্প, ভারী তেল পাম্প, নিকাশী পাম্প, সেন্ট্রিফিউগাল পাম্পের জন্য উপযুক্ত। এবং গিয়ার তেল পাম্প, ইত্যাদি
|
মডেল |
নামমাত্র টর্ক Tn (NM) |
অনুমোদিত গতি n (r/min) |
প্রধান মাত্রা (মিমি) |
সর্বোচ্চ আকারের বিচ্যুতি |
জড়তা টর্ক (KgC m 2) |
ওজন (কেজি ) |
||||||||
|
খাদ ব্যাস |
খাদ গর্ত দৈর্ঘ্য |
এল |
ডি |
D1 D2 |
ই |
L3 |
অক্ষীয়(মিমি) |
রেডিয়াল(মিমি) |
কোণα° |
|||||
|
NL1 |
40 |
6000 |
6 8 10 |
16 20 25 32 |
37 45 ৫৫ ৬৯ |
40 |
26 |
4 |
34 |
2 |
±0.3 |
1 |
0.25 |
0.85 |
|
12 14 |
||||||||||||||
|
NL2 |
100 |
6000 |
10 12 14 22 |
25 32 42 52 |
57 71 91 111 |
42 |
36 |
4 |
40 |
2 |
±0.4 |
1° |
0.92 |
1.7 |
|
16 18 20 24 |
||||||||||||||
|
NL3 |
160 |
6000 |
20 22 24 |
52 62 |
113 133 |
66 |
44 |
4 |
46 |
2 |
±0.4 |
1° |
3.10 |
2.6 |
|
25 28 |
||||||||||||||
|
NL4 |
250 |
6000 |
28 30 32 |
৬২ ৮২ |
129 169 |
83 |
58 |
4 |
48 |
2 |
±0.4 |
1° |
৮.৬৯ |
3.6 |
|
35 38 |
||||||||||||||
|
NL5 |
315 |
5000 |
32 35 38 |
82 112 |
169 229 |
93 |
68 |
4 |
50 |
3 |
±0.4 |
2° |
14.28 |
5.5 |
|
40 42 |
||||||||||||||
|
NL6 |
400 |
5000 |
৪০ ৪২ ৪৫ |
82 112 |
230 |
100 |
68 |
4 |
52 |
3 |
±0.4 |
2° |
18.34 |
৬.৮ |
|
48 |
||||||||||||||
|
NL7 |
630 |
3600 |
৪৫ ৪৮ ৫০ |
82 112 |
229 |
115 |
80 |
4 |
60 |
3 |
±0.6 |
2° |
56.5 |
৯.৮ |
|
55 |
||||||||||||||
|
NL8 |
1250 |
3600 |
48 50 55 |
112 142 |
229 289 |
140 |
96 |
4 |
72 |
3 |
±0.6 |
2° |
98.55 |
26.5 |
|
60 63 65 |
||||||||||||||
|
NL9 |
2000 |
2000 |
60 63 65 |
142 172 |
295 351 |
175 |
124 |
6 |
93 |
4 |
±0.7 |
2° |
370.5 |
37.6 |
|
70 71 75 80 |
||||||||||||||
|
NL10 |
3150 |
1800 |
70 71 75 80 |
142 172 212 |
292 352 432 |
220 |
157 |
8 |
110 |
4 |
±0.7 |
2° |
1156.8 |
55 |
নানপি কাউন্টি জুড ট্রান্সমিশন ইকুইপমেন্ট ম্যানুফ্যাকচারিং কো।, লিমিটেড।গবেষণা এবং উত্পাদন যুগল বিশেষ যে একটি উদ্যোগ.এছাড়াও আমরা নতুন পণ্য এবং বাল্ক-উৎপাদন বিকাশ করতে পারি।সমৃদ্ধ অভিজ্ঞতা, পেশাদার R&D টিম এবং কাপলিংয়ের বিভিন্ন সরঞ্জাম সহ, এটি আপনার বিভিন্ন প্রয়োজনীয়তা সন্তুষ্ট করার জন্য উচ্চতর শর্ত রয়েছে।
কোম্পানির প্রধান পণ্যগুলি হল: সমস্ত শব্দ জুড়ে যন্ত্রপাতি শিল্পের জন্য সমস্ত ধরণের কাপলিং, যেমন রেডিয়াল ইলাস্টিক কাপলিং, টায়ার্ড কাপলিং, ইউনিভার্সাল কাপলিং, ড্রাম গিয়ার কাপলিং, প্লাম ফ্লাওয়ার ফর্ম ইলাস্টিক কাপলিং, রিজিড কাপলিং ওল্ডহাম কাপলিং, রোলার চেইন কাপলিং, ডায়াফ্রাম কাপলিং , কাপলিং কলাম ইলাস্টিক স্লিভ পিন কাপলিং, ইলাস্টিক ডোয়েল পিন, ইলাস্টিক ডোয়েল পিন কাপলিং, পাম্প শ্যাফ্ট কাপলিং, ইত্যাদি।
আমাদের কোম্পানির ধারণা মানের উপর লাইভ এবং সম্মানের উপর বিকাশ.কাপলিং উচ্চ গুণমান, কম দাম, সম্পূর্ণ পণ্য মডেলের সুবিধা আছে। আমাদের কোম্পানি আপনার সেরা পছন্দ হবে, এবং আমরা আপনার সাথে সহযোগিতা করার জন্য উন্মুখ।
প্রশ্ন 1: আপনি কি ট্রেডিং কোম্পানি বা প্রস্তুতকারক?
উত্তর: আমরা কারখানা।
প্রশ্ন 2: আপনি কি নমুনা প্রদান করেন?এটা বিনামূল্যে বা অতিরিক্ত?
উত্তর: হ্যাঁ, আমরা নমুনা দিতে পারি কিন্তু বিনামূল্যে নয়৷ আসলে আমাদের কাছে একটি খুব ভাল মূল্যের নীতি রয়েছে, আপনি যখন বাল্ক অর্ডার করবেন তখন নমুনার খরচ আপনাকে ফেরত দেওয়া হবে৷
প্রশ্ন 3: আপনার প্রসবের সময় কতক্ষণ?
উত্তর: পণ্য স্টক থাকলে সাধারণত 10-15 দিন হয়।অথবা পণ্য স্টক না থাকলে এটি 7-25 দিন, এটি পরিমাণ অনুযায়ী।
প্রশ্ন 4: আপনার ওয়ারেন্টি কতক্ষণ?
উত্তর: আমাদের ওয়ারেন্টি 12 মাস।
প্রশ্ন 5: আপনার কি কাপলিংয়ের জন্য পরিদর্শন পদ্ধতি আছে?
উত্তর: প্যাকিংয়ের আগে 100% স্ব-পরিদর্শন
প্রশ্ন ৬.আপনার পেমেন্ট কি?
A:1) 100% T/T।2) 30% অগ্রিম, অন্য চালানের আগে।3) এল/সি প্রশ্ন 7: অর্ডারের আগে আমি কি আপনার কারখানায় যেতে পারি?উত্তরঃ অবশ্যই, আমাদের কারখানা পরিদর্শন করতে স্বাগতম।
