| উৎপত্তি স্থল | ক্যাংজু, চীন |
| পরিচিতিমুলক নাম | jude |
| সাক্ষ্যদান | CE、ISO |
| মডেল নম্বার | ডব্লিউএইচ |

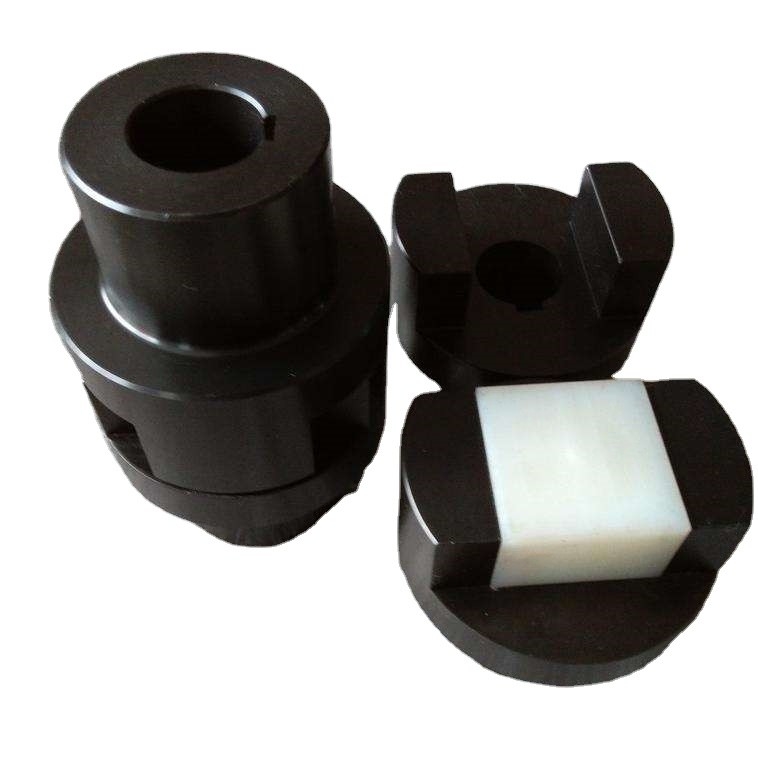

WH নমনীয় নাইলন ব্লক ওল্ডহাম কাপলিং এর ভূমিকা
ডব্লিউএইচ নমনীয় নাইলন ব্লক ওল্ডহ্যাম কাপলিং অর্ধেক কাপলিং এর দুই পাশের প্রান্তে সংশ্লিষ্ট রেডিয়াল স্লটে স্লাইড করে মধ্যবর্তী স্লাইড ব্লক ব্যবহার করে দুই অর্ধেক কাপলিং এর কাপলিং উপলব্ধি করে।WH নমনীয় নাইলন ব্লক ওল্ডহ্যাম কাপলিং n <250 r/min গতির উপলক্ষ্যের জন্য উপযুক্ত, শ্যাফ্টের দৃঢ়তা বড়, এবং বল মিল ইত্যাদির মতো কোনও গুরুতর প্রভাব নেই।
WH নমনীয় নাইলন ব্লক ওল্ডহ্যাম কাপলিং এর উপাদান 45 ইস্পাত দিয়ে তৈরি করা যেতে পারে এবং কঠোরতা উন্নত করার জন্য কাজের পৃষ্ঠকে তাপ চিকিত্সা করা প্রয়োজন।ঘর্ষণ এবং পরিধান কমাতে, তেলটি ব্যবহার করার সময় মাঝখানের প্লেটের তেলের গর্ত থেকে লুব্রিকেট করা উচিত।
WH নমনীয় নাইলন ব্লক ওল্ডহ্যাম কাপলিং এর কেন্দ্র স্লাইড সাধারণত নাইলন উপাদান দিয়ে তৈরি, যা 90 দিকের আপেক্ষিক স্লট এবং দুই পাশের অ্যাক্সেল হাতা দ্বারা সংযুক্ত থাকে, যাতে টর্ক প্রেরণের উদ্দেশ্য অর্জন করা যায়।WH নমনীয় নাইলন ব্লক ওল্ডহ্যাম কাপলিং এর কেন্দ্রীয় স্লাইডার এবং হাতা ছোট চাপের সাথে অ্যানাস্টোমোজ করা হয়েছে, যা সরঞ্জামের অপারেশনে কাপলিংকে শূন্য ছাড়পত্রে কাজ করতে পারে।ব্যবহারের সময় বাড়ার সাথে সাথে, স্লাইডার পরিধানের কারণে নো রিকোয়েলের কার্যকারিতা হারাতে পারে।অতএব, WH টাইপ স্লাইড কাপলিং প্রায়ই কেন্দ্রীয় স্লাইডার চেক বা পরিবর্তন করা উচিত।
| মডেল | নামমাত্র টর্ক Tn(Nm) | অনুমোদিত গতি [n]r/min | খাদ গর্ত ব্যাস | খাদ গর্ত দৈর্ঘ্য | ডি | D1 | B1 | B2 | l | জড়তার মুহূর্ত Kg.m2 | ভর কেজি | |
| d1 d2 | Y | J1 | ||||||||||
| এল | ||||||||||||
| মিমি | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31.5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
| WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | ৫.৮ |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
