| উৎপত্তি স্থল | ক্যাংজু, চীন |
| পরিচিতিমুলক নাম | jude |
| সাক্ষ্যদান | CE、ISO |

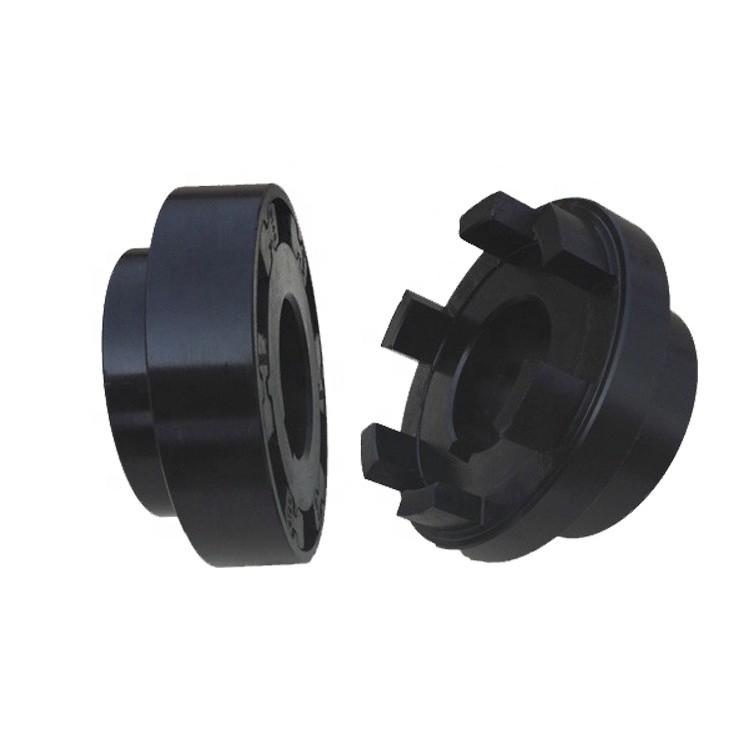

এইচটিএলবি-এইচ ইলাস্টিক কাপলিংএটি একটি এইচ-আকৃতির ইলাস্টিক ব্লক কাপলিং।এইচ-আকৃতির ইলাস্টিক ব্লক কাপলিংটি বেশ কয়েকটি এইচ-আকৃতির ইলাস্টিক অংশ ব্যবহার করে এবং এইচ-আকৃতির ইলাস্টিক অংশগুলির মধ্যে প্রধান এবং চালিত প্রান্তের অর্ধেক কাপলিংগুলির উত্তল ব্লকগুলি সন্নিবেশ করায় যাতে সংযোগের দুটি অংশের সংযোগ উপলব্ধি করা যায়।.এইচ-টাইপ ইলাস্টিক ব্লক কাপলিং গঠনে সহজ, আকারে কমপ্যাক্ট, উৎপাদনে সুবিধাজনক, খরচ কম, সমাবেশ ও বিচ্ছিন্ন করার সুবিধাজনক এবং দুটি শ্যাফটের আপেক্ষিক অফসেট, ড্যাম্পিং এবং বাফারিংয়ের জন্য ক্ষতিপূরণ দেওয়ার বৈশিষ্ট্য রয়েছে। দুটি সমাক্ষীয় ট্রান্সমিশন শ্যাফ্ট সংযোগ করার জন্য উপযুক্ত। কাজের তাপমাত্রা হল -30-80 ডিগ্রি সেলসিয়াস, এবং নামমাত্র টর্ক 18-63000N.m।
1. কাপলিংগুলি বিভিন্ন চাহিদা মেটাতে হাব এবং উপাদান নির্বাচনের একটি পরিসীমা সরবরাহ করে।
2. তারা শক শোষণ করতে পারে এবং আনুষঙ্গিক ভুল-সংযুক্তি পূরণ করতে পারে এবং ছোট প্রশস্ততা কম্পনকে স্যাঁতসেঁতে করতে পারে।
3. এনবিআর, ইউরেথেন, হাইট্রেল উপাদান।
4. কাস্টমাইজড প্রয়োজনীয়তা উপলব্ধ.
| মডেল | নামমাত্র টর্ক Tn/N·m | অনুমোদিত গতি [n]/r·min-1 | এক্সেল হোলের ব্যাস d1, d2 | খাদ গর্ত দৈর্ঘ্য | খ | ডি | D1 | D2 | এস | পৃ | জড়তার মুহূর্ত I/ kg·m2 | ভর m/kg | ||
| Y টাইপ | J1 প্রকার | |||||||||||||
| লোহা | ইস্পাত | এল | L1 | |||||||||||
| HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0.007 | 6 |
| 30-32-35 | 82 | 60 | ||||||||||||
| 40*, 42*, 45* | 112 | 84 | ||||||||||||
| HTLB2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0.012 | 9.2 | ||
| 40,42,45,48*,50* | 112 | 84 | ||||||||||||
| HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0.02 | 11.2 | |
| 40,42,45,48,50,55*,56* | 112 | 84 | ||||||||||||
| HTLB4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | ৬৯ | 160 | 110 | 95 | 47 | 0.039 | 17.8 | |||
| 60*, 63*, 65* | 142 | 107 | ||||||||||||
| HTLB5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0.072 | 25.4 | |
| 60,63,65,70*,71*,75* | 142 | 107 | ||||||||||||
| HTLB6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0.117 | 31.3 | |||
| 80*, 85* | 172 | 132 | ||||||||||||
| HTLB7 | 2000 | 2500 | ৩৩০০ | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0.183 | 43.4 | |
| 80, 85, 90* | 172 | 132 | ||||||||||||
| HTLB8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | ৬৯ | 0.35 | 58.5 |
| 80-85-90 | 172 | 132 | ||||||||||||
| 100* | 212 | 167 | ||||||||||||
| HTLB9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0.55 | 81 | |
| 100, 110* | 212 | 167 | ||||||||||||
| HTLB10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0.9 | 98.9 | |
| 100-110-120 | 212 | 167 | ||||||||||||
| HTLB11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1.6 | 152 | |||
| 130, 140 | 252 | 202 | ||||||||||||
| HTLB12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | ৮৮ | 2.7 | 182.8 | |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| HTLB13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3.9 | 204 |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| HTLB14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | ৫.৯ | 277.6 | |
| 160, 170 | 302 | 242 | ||||||||||||
| HTLB15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8.6 | 348.3 | |
| 160, 170, 180 | 302 | 242 | ||||||||||||
| HTLB16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13.9 | 496.9 | ||
| 190, 200 | 352 | 282 | ||||||||||||
| HTLB17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20.2 | 582 | |
| 190, 200, 220 | 352 | 282 | ||||||||||||
| HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | ২৯.৭ | 706.2 | |
| 190, 200, 220 | 352 | 280 | ||||||||||||
| 240 | 410 | 330 | ||||||||||||
| HTLB19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43.2 | 917.2 | |
নানপি কাউন্টি জুড ট্রান্সমিশন ইকুইপমেন্ট ম্যানুফ্যাকচারিং কো।, লিমিটেড।গবেষণা এবং উত্পাদন যুগল বিশেষ যে একটি উদ্যোগ.এছাড়াও আমরা নতুন পণ্য এবং বাল্ক-উৎপাদন বিকাশ করতে পারি।সমৃদ্ধ অভিজ্ঞতা, পেশাদার R&D টিম এবং কাপলিংয়ের বিভিন্ন সরঞ্জাম সহ, এটি আপনার বিভিন্ন প্রয়োজনীয়তা সন্তুষ্ট করার জন্য উচ্চতর শর্ত রয়েছে।
কোম্পানির প্রধান পণ্যগুলি হল: সমস্ত শব্দ জুড়ে যন্ত্রপাতি শিল্পের জন্য সমস্ত ধরণের কাপলিং, যেমন রেডিয়াল ইলাস্টিক কাপলিং, টায়ার্ড কাপলিং, ইউনিভার্সাল কাপলিং, ড্রাম গিয়ার কাপলিং, প্লাম ফ্লাওয়ার ফর্ম ইলাস্টিক কাপলিং, রিজিড কাপলিং ওল্ডহাম কাপলিং, রোলার চেইন কাপলিং, ডায়াফ্রাম কাপলিং , কাপলিং কলাম ইলাস্টিক স্লিভ পিন কাপলিং, ইলাস্টিক ডোয়েল পিন, ইলাস্টিক ডোয়েল পিন কাপলিং, পাম্প শ্যাফ্ট কাপলিং, ইত্যাদি।
আমাদের কোম্পানির ধারণা মানের উপর লাইভ এবং সম্মানের উপর বিকাশ.কাপলিং উচ্চ মানের সুবিধা আছে, কম দাম, সম্পূর্ণ পণ্য মডেল. আমাদের কোম্পানি আপনার সেরা পছন্দ হবে, এবং আমরা আপনার সাথে সহযোগিতা করার জন্য উন্মুখ.
যে কোন সময় আমাদের সাথে যোগাযোগ করুন
