| উৎপত্তি স্থল | ক্যাংজু, চীন |
| পরিচিতিমুলক নাম | jude |
| সাক্ষ্যদান | CE、ISO |

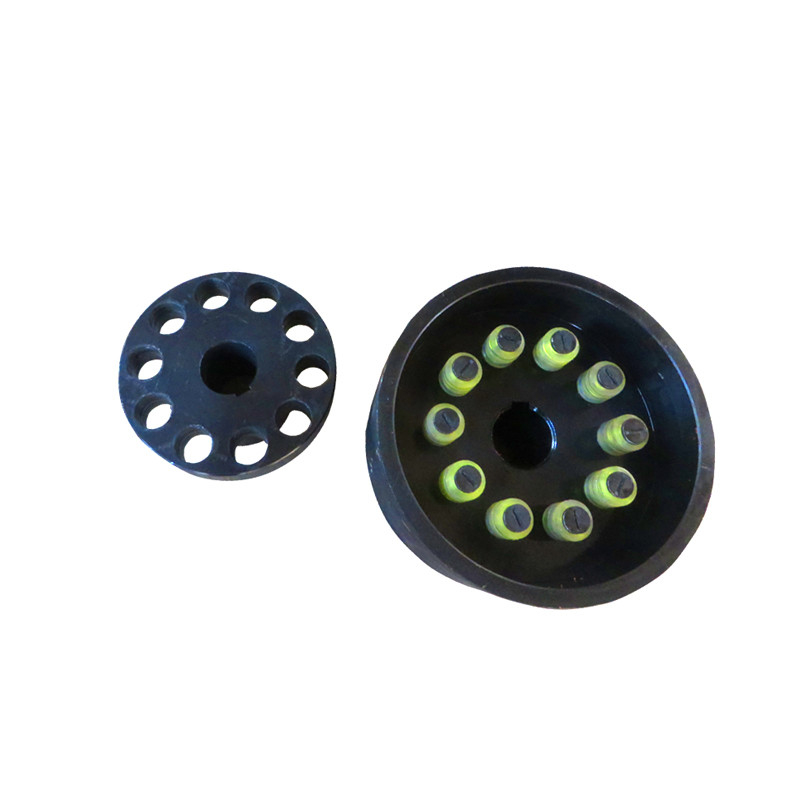

ব্রেক হুইল সহ LTZ/TLL ইলাস্টিক পিন নমনীয় কাপলিং এর ভূমিকা
LTZ/TLL ইলাস্টিক পিন ফ্লেক্সিবল কাপলিং উইথ ব্রেক হুইল হল ইলাস্টিক স্লিভ পিন গ্রুপে একটি লকিং ফোর্স যা ঘর্ষণ টর্কের যোগাযোগের পৃষ্ঠ থেকে তৈরি হয় এবং টর্ক প্রেরণ করতে রাবার ইলাস্টিক হাতাকে সংকুচিত করে, তাই এটি উচ্চ গতিতে প্রয়োগ করা যেতে পারে, ভাল অনমনীয় বেস, কাজের অবস্থার ইনস্টলেশন নির্ভুলতা।কিন্তু ইলাস্টিক হাতাটির কাজটি সংকুচিত, কারণ ইলাস্টিক হাতাটির আকার ছোট এবং বেধ পাতলা এবং ইলাস্টিক বিকৃতি ক্ষমতা সীমিত।অতএব, যদিও LTZ প্রকারের ইলাস্টিক স্লিভ পিন কাপলিংগুলি অক্ষের স্থানচ্যুতি এবং স্থিতিস্থাপকতাকে ক্ষতিপূরণ দিতে পারে, তবে অক্ষ স্থানচ্যুতিতে অনুমোদিত ক্ষতিপূরণের পরিমাণ কম এবং স্থিতিস্থাপকতা দুর্বল।অতএব, কম প্রভাব লোড এবং কম স্যাঁতসেঁতে প্রয়োজন সহ ড্রাইভিং পরিবেশ বেছে নেওয়া প্রয়োজন।
বৈশিষ্ট্য:
1) কমপ্যাক্ট ডিজাইনিং, সহজ ইনস্টলেশন।
2) সুবিধাজনক রক্ষণাবেক্ষণ, ছোট আকার এবং হালকা ওজন।
3) মোটর দ্বারা চালিত মাঝারি এবং ছোট পাওয়ার ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, যেমন গতি হ্রাসকারী, উত্তোলনকারী, কম্প্রেসার, কভেয়ার,
| পণ্যের নাম | পিন বুশ কাপলিং, পিন কাপলিং, পাম্পের জন্য ঝোপযুক্ত পিন নমনীয় কাপলিং |
| DN মিমি | 12 ~ 340 মিমি |
| রেট ঘূর্ণন সঁচারক বল | 250~180000 N·m |
| অনুমোদিত গতি | 850~6300 kN·m |
| উপাদান | 45# ইস্পাত |
| আবেদন | পাম্প, পাখা, ধাতুবিদ্যা, খনির, প্রকৌশল এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। |
| মডেল | নামমাত্র টর্ক Tn(Nm) | অনুমোদিত গতি [n](r/min) | এক্সেল হোল ব্যাস d1 d2 dz | দৈর্ঘ্য | D0 | ডি | খ | এস | ক | ওজন (কেজি | জড়তার মুহূর্ত Kg.m2 | ||
| Y | J, J1, Z | ||||||||||||
| এল | L1 | এল | |||||||||||
| TLL1 | 125 | 3800 | 25 28 | 62 | 44 | 62 | 200 | 130 | 85 | 5 | 45 | 8.3 | 0.05 |
| 30 32 | 82 | 60 | 82 | ||||||||||
| 35 | |||||||||||||
| TLL2 | 250 | 3000 | 32 35 | 250 | 160 | 105 | 5 | 15.3 | 0.15 | ||||
| 38 | |||||||||||||
| 40 42 | 112 | 84 | 112 | ||||||||||
| TLL3 | 500 | 2400 | 40 42 | 315 | 190 | 132 | 6 | 30 | 0.45 | ||||
| 45 48 | |||||||||||||
| TLL4 | 710 | 2400 | 45 48 | 224 | 6 | 65 | 39.6 | 0.5 | |||||
| 50 55 | |||||||||||||
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| TLL5 | 1000 | 2400 | 50 55 | 112 | 84 | 315 | 250 | 168 | 6 | 65 | 47 | 1.26 | |
| 56 | |||||||||||||
| 60 63 | 142 | 107 | 142 | ||||||||||
| 65 70 | |||||||||||||
| TLL6 | 2000 | 1900 | ৬৩ ৬৫ | 400 | 315 | 8 | 80 | 92.6 | 1.63 | ||||
| 70 71 | |||||||||||||
| 75 | |||||||||||||
| 80 85 | 172 | 132 | 172 | ||||||||||
| 90 95 | |||||||||||||
| TLL7 | 4000 | 1500 | 80 85 | 500 | 400 | 210 | 10 | 100 | 127.3 | ৪.০৪ | |||
| 90 95 | |||||||||||||
| 100 110 | 212 | 167 | 212 | ||||||||||
| TLL8 | 8000 | 1200 | 100 110 | ||||||||||
| 120 125 | 630 | 475 | 265 | 12 | 130 | 304.3 | 15 | ||||||
| 130 | 252 | 202 | 252 | ||||||||||
| TLL9 | 16000 | 1000 | 120 125 | 212 | 167 | 212 | 710 | 600 | 298 | 14 | 180 | 576.8 | 33 |
| 130 140 | 252 | 202 | 252 | ||||||||||
| 150 | |||||||||||||
| 160 170 | 302 | 242 | 302 | ||||||||||
নানপি কাউন্টি জুড ট্রান্সমিশন ইকুইপমেন্ট ম্যানুফ্যাকচারিং কো।, লিমিটেড।গবেষণা এবং উত্পাদন যুগল বিশেষ যে একটি উদ্যোগ.এছাড়াও আমরা নতুন পণ্য এবং বাল্ক-উৎপাদন বিকাশ করতে পারি।সমৃদ্ধ অভিজ্ঞতা, পেশাদার R&D টিম এবং কাপলিংয়ের বিভিন্ন সরঞ্জাম সহ, এটি আপনার বিভিন্ন প্রয়োজনীয়তা সন্তুষ্ট করার জন্য উচ্চতর শর্ত রয়েছে।
কোম্পানির প্রধান পণ্যগুলি হল: সমস্ত শব্দ জুড়ে যন্ত্রপাতি শিল্পের জন্য সমস্ত ধরণের কাপলিং, যেমন রেডিয়াল ইলাস্টিক কাপলিং, টায়ার্ড কাপলিং, ইউনিভার্সাল কাপলিং, ড্রাম গিয়ার কাপলিং, প্লাম ফ্লাওয়ার ফর্ম ইলাস্টিক কাপলিং, রিজিড কাপলিং ওল্ডহাম কাপলিং, রোলার চেইন কাপলিং, ডায়াফ্রাম কাপলিং , কাপলিং কলাম ইলাস্টিক স্লিভ পিন কাপলিং, ইলাস্টিক ডোয়েল পিন, ইলাস্টিক ডোয়েল পিন কাপলিং, পাম্প শ্যাফ্ট কাপলিং, ইত্যাদি।
আমাদের কোম্পানির ধারণা মানের উপর লাইভ এবং সম্মানের উপর বিকাশ.কাপলিং উচ্চ মানের সুবিধা আছে, কম দাম, সম্পূর্ণ পণ্য মডেল. আমাদের কোম্পানি আপনার সেরা পছন্দ হবে, এবং আমরা আপনার সাথে সহযোগিতা করার জন্য উন্মুখ.
যে কোন সময় আমাদের সাথে যোগাযোগ করুন
