ড্রাম ইলেক্ট্রোস্ট্যাটিক স্প্রে ড্রাম নমনীয় গিয়ার উচ্চ নির্ভুলতা
ড্রাম নমনীয় গিয়ার কাপলিং
,নমনীয় গিয়ার কাপলিং ইলেক্ট্রোস্ট্যাটিক স্প্রে করা

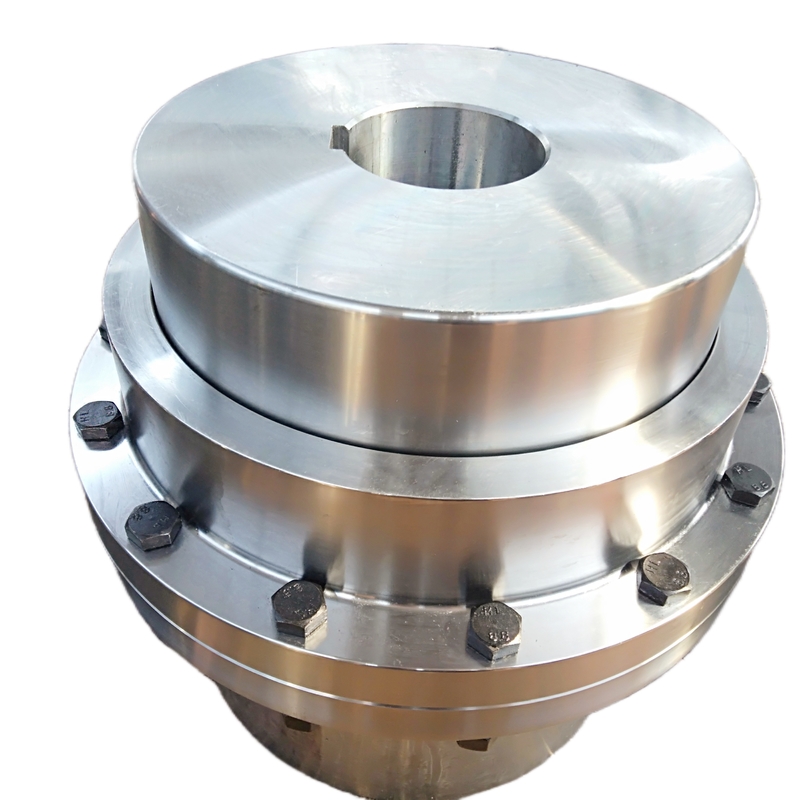

GIICL ইস্পাত ড্রাম গিয়ার কাপলিং ড্রাম গিয়ার কাপলিং G20 G10
গিয়ার কাপলিং কি এবং তারা কিভাবে কাজ করে?
গিয়ার কাপলিংগুলি দুটি শ্যাফ্টের মধ্যে টর্ক প্রেরণ করার জন্য ডিজাইন করা হয়েছে যা সমরেখার নয়।এগুলি সাধারণত দুটি নমনীয় জয়েন্ট নিয়ে গঠিত - একটি প্রতিটি খাদের সাথে স্থির - যা একটি টাকু বা তৃতীয় শ্যাফ্ট দ্বারা সংযুক্ত থাকে।গিয়ার কাপলিং ড্রাইভ মোটরকে হোস্ট মেকানিজমের সাথে গিয়ারবক্সের সাথে সংযুক্ত করে, তবে এটি একটি ফ্ল্যাঞ্জড অর্ধেক ব্যবহার করে ছোট তারের দড়ি ড্রামের সাথে সরাসরি গিয়ারবক্সকে সংযুক্ত করতে পারে।
তাদের ডিজাইনের পরিপ্রেক্ষিতে, গিয়ার কাপলিংগুলি মুকুটযুক্ত গিয়ার দাঁত সহ হাবের মাধ্যমে টর্ক প্রেরণ করে যা হাতাগুলির সোজা গিয়ার দাঁতগুলির সাথে স্থায়ী জালযুক্ত - একটি নকশা যা ক্ষুদ্রতম আকারের জন্য সর্বোচ্চ টর্ক ট্রান্সমিশন প্রদান করে।এগুলি উচ্চ গতিতেও চালায়, AGMA বোল্টিং প্যাটার্নের সাথে সামঞ্জস্যপূর্ণ এবং কৌণিক, রেডিয়াল এবং অক্ষীয় শ্যাফ্ট মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দেয়।
| আকার | টর্ক Tn Nm | গতি [n] r/min | বিরক্ত | দৈর্ঘ্য | ডি | এইচ | ক | গ | ঘূর্ণন জড়তা kg.m2 | লুব এমএল | ওজন (কেজি |
| Y, J1 | |||||||||||
| dl, d2 | এল | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2.0 | 36 | 8 | 0.0035- 0.00375 | 51 | 3.1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2.0 | 42 | 8 | 0.00550- 0.00675 | 70 | 3.5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2.0 | 44 | 8 | 0.010- 0.0113 | 68 | 7.0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2.0 | 49 | 8 | ০.০২-০.০২৪৫ | 87 | 12.2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2.5 | 55 | 10 | ০.০৩৭৮- ০.০৪৩৩ | 125 | 18.0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2.5 | 56 | 10 | ০.০৬৬৩- ০.০৮৪৩ | 148 | 26.5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3.5 | 60 | 10 | 0.103-0.151 | 175 | ৩৯.২ |
| GIICL8 | 9000 | ৩৩০০ | 55-115 | 84-212 | 230 | 3.0 | 67 | 12 | 0.167-0.241 | 268 | 49.7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3.0 | ৬৯ | 12 | 0.316-0.470 | 310 | 79.6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3.5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3.5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4.0 | ৮৯ | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4.5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5.5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5.5 | 182 | 22 | 14.300- 17.45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7.0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7.0 | 198 | 28 | 43.095- 53.725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | ৮.০ | 222 | 28 | 78.525- 99.500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | ৮.০ | 232 | 32 | 136.750- 175.5 | 8900 | 3026 |
G20 স্ট্যান্ডার্ড ফ্ল্যাঞ্জড স্লিভ ডাবল এনগেজমেন্ট টাইপ করুন
1010G থেকে 1055G সাইজের জন্য,
| আকার ① | টর্ক রেটিং (আইবি-ইন)④ | গতি RPM⑤ অনুমতি দিন | সর্বোচ্চ বোর ⑥ | মিন বোর ⑦ | CpIgWt উইথ নো বোর (lb) | Lube Wt (lb) | ক | খ | গ | ডি | চ | এইচ | জে | এম | GAP | |
| জি 10 | G20 | |||||||||||||||
| 1010G | 10,080 | 8,000 | 1.875 | 0.50 | 9 | 10 | 0.09 | 4.56 | 3.50 | 1.69 | 2.70 | 3.30 | 0.55 | 1.53 | 2.00 | 0.125 |
| 1015G | 20,790 | ৬,৫০০ | 2.375 | 0.75 | 17 | 20 | 0.16 | ৬.০০ | 4.00 | 1.94 | 3.40 | 4.14 | 0.75 | 1.88 | 2.40 | 0.125 |
| 1020G | 37,800 | ৫,৬০০ | 2.875 | 1.00 | 30 | 35 | 0.25 | 7.00 | ৫.০০ | 2.44 | 4.14 | ৪.৯৮ | 0.75 | 2.34 | 3.00 | 0.125 |
| 1025G | ৬৬,১৫০ | 5,000 | 3.625 | 1.25 | 55 | 65 | 0.50 | ৮.৩৮ | ৬.২৫ | ৩.০৩ | 5.14 | 6.10 | 0.86 | 2.82 | 3.60 | 0.188 |
| 1030G | 107,100 | 4,400 | 4.125 | 1.50 | 85 | 95 | 0.80 | ৯.৪৪ | 7.37 | 3.59 | ৬.০০ | 7.10 | 0.86 | 3.30 | 4.20 | 0.188 |
| 1035G | 163,800 | ৩,৯০০ | 4.875 | 2.00 | 135 | 150 | 1.20 | 11.00 | ৮.৬৩ | 4.19 | 7.00 | ৮.৩২ | 1.12 | 3.84 | 5.10 | 0.250 |
| 1040G | 270,900 | ৩,৬০০ | 5.750 | 2.50 | 195 | 215 | 2.00 | 12.50 | 9.75 | 4.75 | 8.25 | 9.66 | 1.12 | ৪.৩৮ | 5.70 | 0.250 |
| 1045G | 371,700 | 3,200 | ৬,৭৫০ | 3.00 | 280 | 300 | 2.30 | 13.62 | 10.93 | 5.31 | 9.25 | 1,079 | 1.12 | ৪.৮৪ | 6.50 | 0.312 |
| 1050G | 500,900 | 2,900 | 7.375 | 3.50 | 390 | 420 | 3.90 | 15.31 | 12.37 | ৬.০৩ | 10.00 | 12.04 | 1.50 | ৫.৫৪ | 7.20 | 0.312 |
| 1055G | 655,200 | 2,650 | 8.250 | 4.00 | 525 | 550 | 4.90 | 16.75 | 13.56 | ৬.৬২ | 11.00 | 13.16 | 1.50 | 6.22 | ৮.০০ | 0.312 |
| 1060G | 800.100 | 2.450 | 9.125 | 4.50 | 675 | 7.00 | 18.00 | 15.13 | 7.41 | 12.00 | 14.41 | LOO | ৬.৬৬ | 9.00 | 0.312 | |
নানপি কাউন্টি জুড ট্রান্সমিশন ইকুইপমেন্ট ম্যানুফ্যাকচারিং কো।, লিমিটেড।গবেষণা এবং উত্পাদন যুগল বিশেষ যে একটি উদ্যোগ.এছাড়াও আমরা নতুন পণ্য এবং বাল্ক-উৎপাদন বিকাশ করতে পারি।সমৃদ্ধ অভিজ্ঞতা, পেশাদার R&D টিম এবং কাপলিংয়ের বিভিন্ন সরঞ্জাম সহ, এটি আপনার বিভিন্ন প্রয়োজনীয়তা সন্তুষ্ট করার জন্য উচ্চতর শর্ত রয়েছে।
কোম্পানির প্রধান পণ্যগুলি হল: সমস্ত শব্দ জুড়ে যন্ত্রপাতি শিল্পের জন্য সমস্ত ধরণের কাপলিং, যেমন রেডিয়াল ইলাস্টিক কাপলিং, টায়ার্ড কাপলিং, ইউনিভার্সাল কাপলিং, ড্রাম গিয়ার কাপলিং, প্লাম ফ্লাওয়ার ফর্ম ইলাস্টিক কাপলিং, রিজিড কাপলিং ওল্ডহাম কাপলিং, রোলার চেইন কাপলিং, ডায়াফ্রাম কাপলিং , কাপলিং কলাম ইলাস্টিক স্লিভ পিন কাপলিং, ইলাস্টিক ডোয়েল পিন, ইলাস্টিক ডোয়েল পিন কাপলিং, পাম্প শ্যাফ্ট কাপলিং, ইত্যাদি।
আমাদের কোম্পানির ধারণা মানের উপর লাইভ এবং সম্মানের উপর বিকাশ.কাপলিং উচ্চ মানের সুবিধা আছে, কম দাম, সম্পূর্ণ পণ্য মডেল. আমাদের কোম্পানি আপনার সেরা পছন্দ হবে, এবং আমরা আপনার সাথে সহযোগিতা করার জন্য উন্মুখ.
